기류(Air Flow) 측정 센서들 (MD0550)

기류(Air Flow) 센서를 사용하기 이전 비슷한 제품의 센서를 비교가 필요하다. 왜냐하면 사용할 센서의 성능, 가격, 구입조 건등 다양한 조건에 따라 센서 사용을 위한 결정에 영향을 줄 수 있다. 성능은 좋지만 비싼 센서는 가성비가 좋지 않다. 센서를 구입 전 비교가 필요하다.



목차







---

기류(Air Flow) 측정 센서들

간이 측정기에서 사용되는 [기류(Air Flow)] 센서의 성능을 파악하고, 실제 간이 측정기에 사용되는 센서를 확인해본다. 왜냐하면 상업적으로 팔리고 있는 간이측정기의 센서는 실험실에서 다양한 테스트와 공인 인증등의 복잡한 절차를 통해 신뢰할 수 있는 성능을 제공하기 때문이다.

또한 아두이노와 호환이 되고, 쉽게 구입이 가능한 센서들을 확인하기 위해 다양한 [기류(Air Flow)] 센서 리스트를 확인해서 원하는 센서를 선택하는데 참고로 활용할 수 있다.



실내 공기의 흐름을 측정하는 방법에는 열선 프로브(hot Wire), 베인 풍속계, 풍압 풍속계, 후드형 풍랑계 등이 있다.

- 열선 프로브는 가열된 물체에 바람이 닿으면 차갑게 냉각되는데, 이때 냉각의 정도를 측정해서 바람의 속도를 측정하는 원리이다. 즉, 아주 미세한 바람을 측정할 수 있다. 하지만 센서가 쉽게 손상될 우려가 있어 거친 산업현장에서는 사용이 어렵다.  열선 풍속계는 바람이 열선 라인에 접촉 시 열이 증발하면서 상승하는 온도의 원리를 이용한 핫 와이어 (Hot wire)와 바람이 불 때 열의 변화와 저항값을 이용한 핫 벌브(Hot Ball)가 있다.
열선 풍속계는 대규모 환기 덕트 내부에서 바람이 잘 흘러가는지 점검하는 용도로 사용되기도 하지만 20m/s가 넘는 고풍속은 측정이 어렵기 때문에 주로 연구실 등 주거 지역이나 실내 등 낮은 풍속 환경에서 고정밀의 측정이 필요한 경우, 주로 활용되고 있다. 실내 대기질 오염도를 측정할 때는 3 m/s 이내의 풍속에서 측정한다.

- 베인 풍속계는 프로펠러가 바람에 의해서 회전할 때 회전속도가 풍속에 비례하는 것을 이용하여 풍속을 측정하는 풍속계이다. 베인 풍속계는 바람개비 센서를 사용하며, 0.3~60 m/s 측정이 가능하며 내구성이 뛰어난 장점이 있다. 즉 열선 풍속계와 달리 상대적으로 높은 풍속에서도 안정적인 측정이 가능하다.
하지만, 바람개비가 움직이지 않을 정도의 바람이 아주 약하게 부는 환경에서는 측정이 어려운 단점이 있다. 또한 베인의 회전수를 전기신호로 바꾸기 때문에 통풍 조절 장치의 온도까지 측정이 가능다.

- 풍압 풍속계란 압력의 차이를 측정하여 풍속을 구하는 풍속계로, ‘피토관’이라고 하는 관에 뚫린 작은 구멍의 압력차를 이용하여 풍속을 측정합니다. 풍압 풍속계는 앞서 말한 풍속계들보다 정확도가 높고, 고온, 고속의 환경에서도 문제없이 측정할 수 있다는 장점이 있다. 하지만 휴대가 불편하고, 정확한 측정을 위해서는 피토 상수를 입력해야 하는 등  전문화된 지식이 요구되기도 한다.



기류(Air-Flow)-간이-측정기-이미지







---

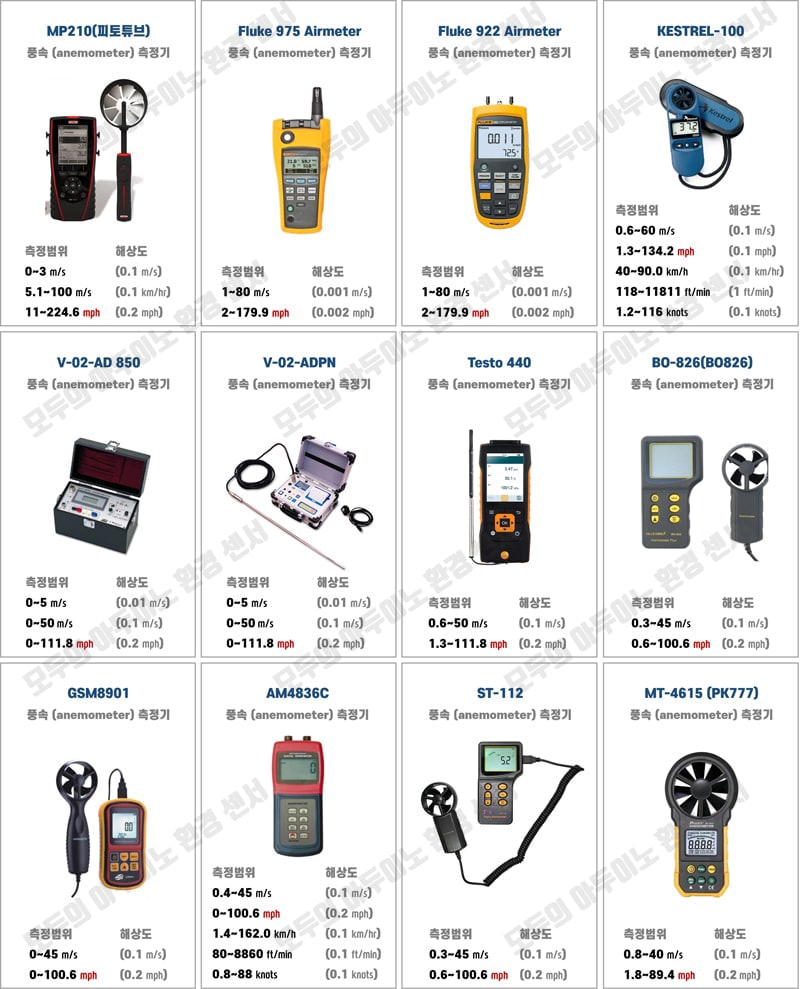

기류(Air Flow) 간이 측정기

기류(Air Flow) 간이 측정기는 다음과 같다.



기류(Air-Flow)-간이-측정기-이미지1

기류(Air-Flow)-간이-측정기-이미지2







---





기류(Air Flow) 간이 측정기에 사용되는 센서들

[기류(Air Flow)] 간이 측정기에 사용되는 센서들은 다음과 같다.





기류(Air-Flow)-간이-측정기에-사용되는-센서들







---

기류(Air Flow) 측정 센서들

[기류(Air Flow)] 측정에 사용되는 [기류(Air Flow)] 센서는 다음과 같다.



센서 제조사는 modern device, TSI, Testo, Delta Ohm, sbbowe, Beijing HYXC, MoreSunsDIY 등이 있다.



기류(Air-Flow)-측정-센서들-이미지





---

기류(Air Flow) 측정 센서들 리스트 및 사양

다음과 같이 [기류(Air Flow) 측정 센서]들의 제조사, 모델명, 측정범위, 해상도, 동작 온도 범위, 동작 습도 범위 등을 볼 수 있다.



센서는 Wind Sensor Rev. C(MD0550), Wind Sensor Rev. P(MD0550), TSI8455, TSI8465, TSI8475, "7.5mm Thermal , Anemometer probe", "Ø10 mm Thermal,  Anemometer probe", AP471S1, AP471S2, AP471S3, AP471S4, AP471S5, AP471S6, AP472S1L, AP472S1H, AP472S2, AP472S4L, AP472S4LT, AP472S4H, AP472S4HT, AP473S1, AP473S2, AP473S3, AP473S4, JC-NU2DA1, HYXC-60, UWD, UWDR, UWDMB, US200-12A, US200-12B, BGS-200-01K, NU150E25TR-1, NU150E28TR-1, NU200E12TR-1T, DYA-200-01K, DYA-200-01Y, NU175E27TR-1, NMEA-0183, HY-WDS2EPro, HY-WDS2DVSE, HY-WDS2E, HY-WDC2E, KW-360, CXS01, LCJ, Ultrasonic Anemometer u, 등이 있다.



기류(Air-Flow)-측정-센서들-리스트-및-사양-이미지

센서의 측정 범위는 0~27 m/s, 0~60 mph, 0~67 m/s, 0~150 mph, 0.125~50.8 m/s, 0.05~2.54 m/s, 0~20 m/s, 0~5 m/s, 0.1~40 m/s, 0.1~5 m/s, 0.1~0.5 m/s, 0.6~20 m/s, 10~30 m/s, 0.5~20 m/s, 0.8~20 m/s, 10~40 m/s, 2~40 m/s, 0~10mbar, 2~55 m/s, 0~20mbar, 2~90 m/s, 0~50 mbar, 2~130 m/s, 0~100 mbar, 0~60 m/s, 0~40 m/s, 0.1~1 m, 0.10~1.5 m, 0.1~2 m, 0~70 m/s, 0.13-40 m/s, 0~75 m/s 등이다.







---



마무리

[기류(Air Flow)] 센서를 사용하기 이전 비슷한 제품의 센서를 비교가 필요하다. 왜냐하면 사용할 센서의 성능, 가격, 구입조건등 다양한 조건에 따라 센서 사용을 위한 결정에 영향을 줄 수 있다.



예를 들어, 성능은 좋지만 비싼 센서는 가성비가 좋지 않다.

예를 들어, 센서의 가성비는 좋지만 쉽게 구입할 수 없거나, 대중적이지 않다면 센서의 구입을 고려할 수 있다.



따라서 [기류(Air Flow)] 센서를 구입전 여러 종류의 구입 가능한 센서를 비교하고, 원하는 가격, 성능, 구입이 쉬운 [기류(Air Flow)] 센서등을 고려하여 센서를 구입한다.
