CubeSat - Light Emitting Diode (LED) Basics

본 연구의 목표는 큐브셋을 통해 우주 시스템을 이해하고 창의 임무 설계, 요구 조건 분석, 그리고 시스템 기본 설계 및 제작을 통해 학교에서 배워온 지식을 실제 응용하여 공학과 과학의 관계와 차이를 배우고 관련 전공에 대한 흥미를 유발하기 위함에 있다.  다양한 환경센서를 성층권에서 측정하는데 목적이 있다.





목차









---



CubeSat - Light Emitting Diode (LED) Basics









Light Emitting Diodes (LEDs) and Rocker Switch.pdf

1.89MB









LED 또는 발광 다이오드는 전류가 통과할 때 빛을 방출한다. 각 LED에는 양극(양극)과 음극(음극)이 있다. 측면은 다른 길이의 핀으로 구분하거나 전구 내부를 보고 비스듬한 컷을 찾아 구분할 수 있다.

거의 모든 LED 회로에는 저항이 필요합니다. 저항은 LED를 통과하는 전류를 제한하여 LED가 타는 것을 방지한다. 저항은 어느 방향으로든 "지시"될 수 있다. 중요하지 않다. 키트에 제공된 330옴 저항기는 금색, 갈색 및 2개의 주황색 밴드로 식별할 수 있다.

회로에 전원을 공급하기 위해 컴퓨터를 사용하는 대신 코드가 필요하지 않기 때문에 여기에서 배터리를 사용할 수 있다!





---

LED 및 스위치

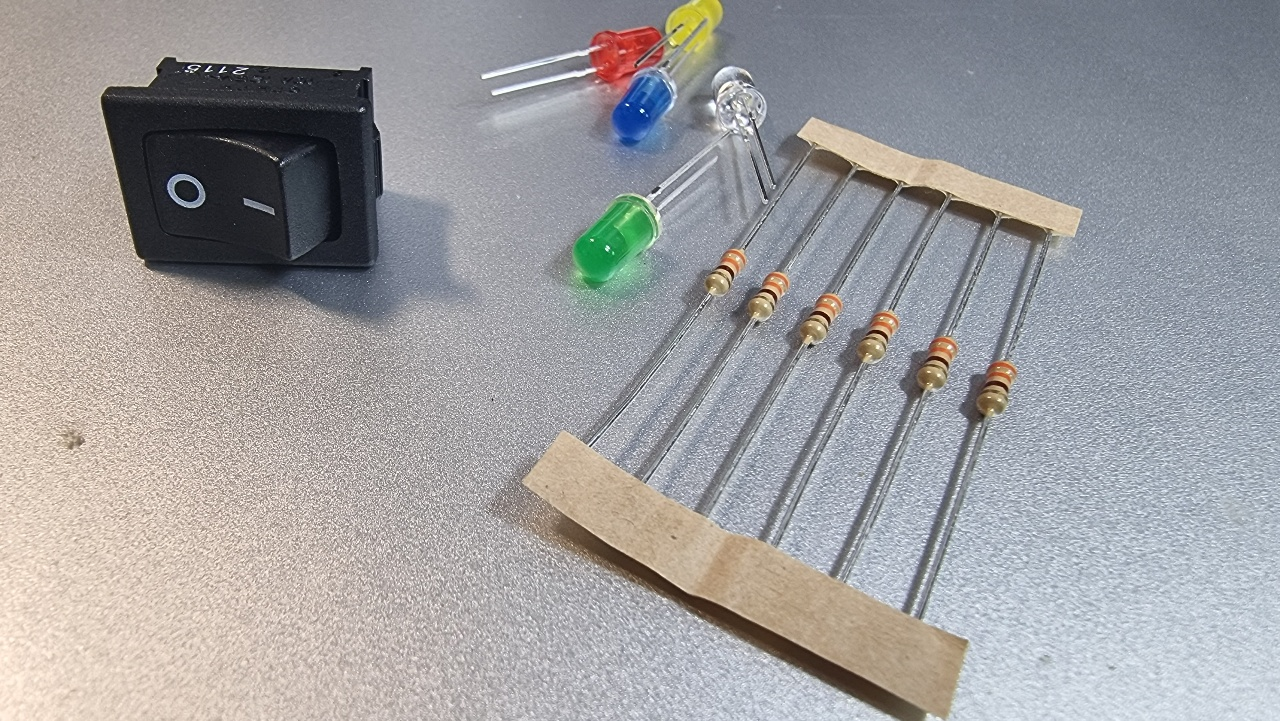

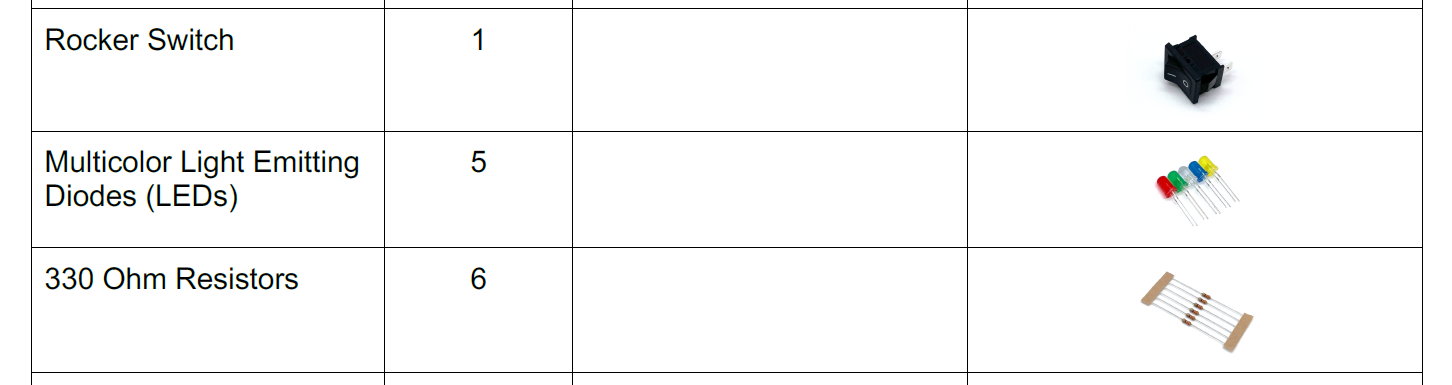

LED 부품은 다음과 같다. Rocker Switch와 led5개, 330 옴이 있다.





[제품 정보/기술 사양]
제공된 LED에는 다양한 전압이 있다.

빨간색: 1.8-2.3V, 20mA
노란색: 1.8-2.3V, 20mA
파란색: 2.8-3.6V, 20mA
녹색: 2.8-3.6V, 20mA
백색: 2.8-3.6V, 20mA









---

LED 하드웨어 연결하기



2021 CubeSat 프로토타입 키트에 제공된 배터리는 3.7V 2500mAh 리튬 이온 폴리머 배터리이다.

https://www.adafruit.com/product/328

Lithium Ion Polymer Battery - 3.7v 2500mAh







[하나의 LED 연결]

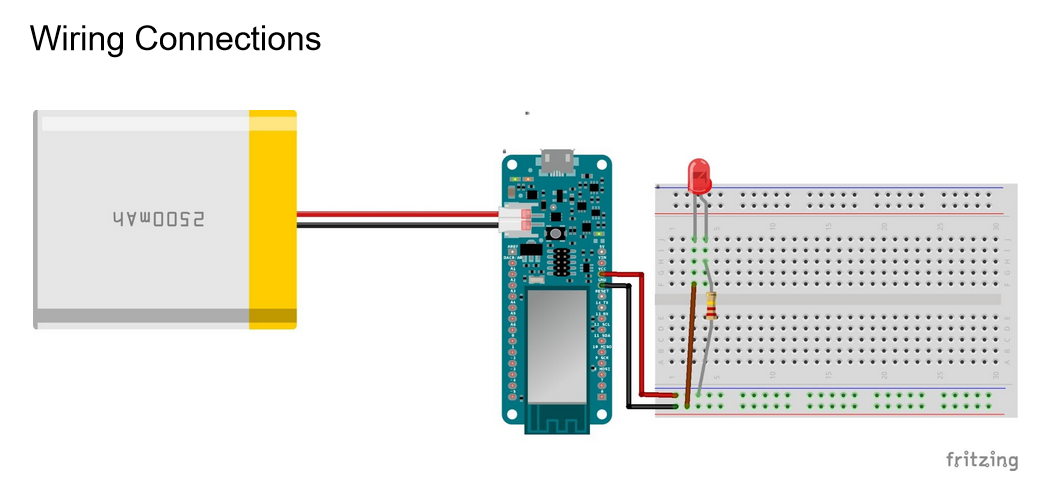

LED를 설정하려면 모든 것을 함께 연결하여 회로를 완성하기만 하면 LED가 켜집니다.



https://docs.google.com/document/d/1N1ySyjhHezhcwY_atpDN9lN-6drtHDDprdXRsDIboqA/edit#heading=h.kp31urq3s5eq















[5개의 LED 연결]

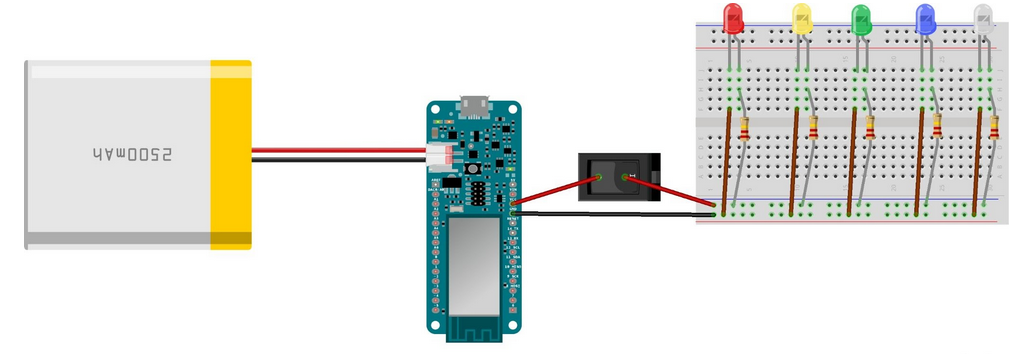

직렬의 첫 번째 LED에 대한 설정을 복사하여 4개의 LED를 더 추가합니다.

https://docs.google.com/document/d/1N1ySyjhHezhcwY_atpDN9lN-6drtHDDprdXRsDIboqA/edit#heading=h.kp31urq3s5eq

















---

Rocker 스위치 하드웨어 연결하기

로커 스위치는 양쪽을 누를 때 전원을 켜고 끄는 것을 제어하는 전력 스위치이다.



제공된 스위치는 연결 지점이 두 개뿐인 간단한 스위치이다. 단자가 두 개뿐인 목적은 스위치가 한 전선의 연결을 차단하기 위한 것이다. 전원 또는 접지는 스위치로 제어할 수 있지만 전원 와이어를 전환하는 것이 가장 일반적이므로 여기에서 수행한다.

스위치는 작동이 매우 간단하며 "I"는 스위치를 통해 전류를 흐르게 하고 "O"는 전류를 차단합니다.

다음 다이어그램에서는 2개의 더 긴 빨간색 브레드보드 와이어를 사용하여 스위치 갈래의 구멍을 통해 스위치를 부착했다.





이 스위치는 전원 스위치가 필요한 다른 장치 또는 구성에 구현할 수 있다.













---
