SKU DFR0300 전기전도도 아두이노 센서(LCD16X2 키패드실드)

본 절은 [EC 센서 (SKU:DFR0300)] 아두이노 센서(16X2LCD)를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 아두이노 센서의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 간단한 코딩으로 센서를 쉽게 실습할 수 있다.







목차







---

SKU DFR0300 전기전도도 아두이노 센서(16X2 LCD)



SKU-DFR0300-전기전도도-아두이노-센서(16X2LCD)













---

SKU DFR0300 전기전도도 센서란?

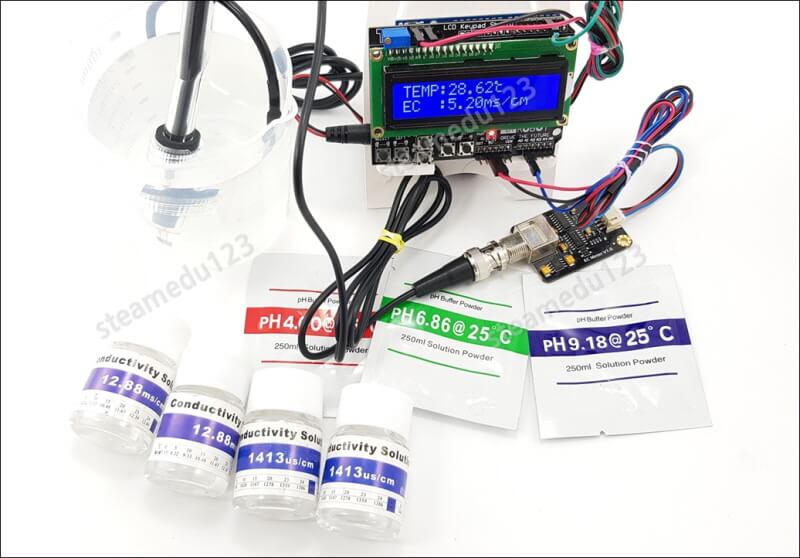

EC 센서(DFRot Gravity SKU:DFR0300)는 전기 전도도를 측정하는 센서이다. 아날로그 전기 전도도 측정기는 수용액의 전기 전도도를 측정하고 수질을 평가하는 데 특별히 사용되며 수질 모니터링, 양식업, 수경재배, 아쿠아포닉스 등 환경 물 감지 및 기타 분야에서 자주 사용된다.

EC-센서-(SKU:DFR0300)-아두이노-센서-풀세트-화면



SKU DFR0300 전기전도도 아두이노 센서 에서 자세히 알아볼 수 있다.



LCD16X2 아두이노 키패드 실드와 온도센서를 연결하여 실시간으로 EC센서를 측정할 수 있다.







---



LCD 1602 Keypad shield

LCD1602 keypad sheild 는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 센서를 구입할 수 있다



LCD-1602-Keypad-shield

특성
운영 전압: 4.5-5.5V
작동 현재: 2.0mA (5.0V)
모듈 최고의 작동 전압: 5.0V

---

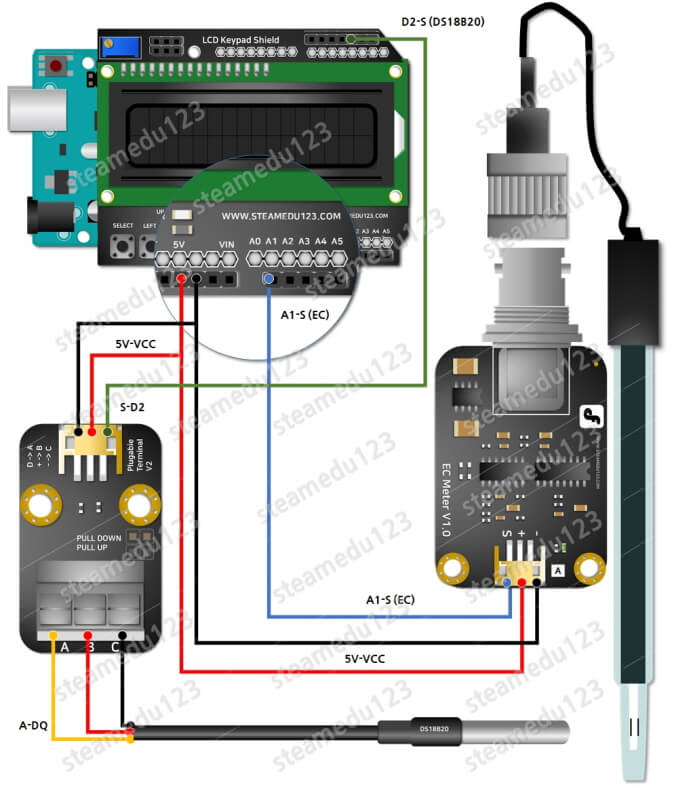

SKU DFR0300 전기전도도 센서 하드웨어 연결

다음과 같이 아두이노 센서를 연결할 수 있다. 측정 정확도를 보장하기 위해 온도 센서를 추가하여 온도를 측정하고 자동 온도 보상을 달성하는 것이 좋다. DS18 B20 방수 온도 센서를 사용할 수 있다.



DFR0300-LCD16X2-하드웨어-연결-화면



[주의사항]

다른 액체를 측정하기 전에 반드시 프로브를 세척해야 한다. 액체의 오염을 방지하기 위해 종이로 잔여 물방울을 흡수하고 증류수로 프로브를 세척할 수 있다.







---



SKU DFR0300 전기전도도 센서 소프트웨어 코딩

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 센서 소스코드를 코딩할 수 있다.  LCD16X2 키패드 실드와 DS18B20 방수 온도 센서를  사용하여 EC를 측정하는 한다.



센서 코드는 다음과 같다.

#include <LiquidCrystal.h>

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

#include <OneWire.h>

#define StartConvert 0
#define ReadTemperature 1

byte customChar[] = {
  B11000,
  B11000,
  B00111,
  B01000,
  B01000,
  B01000,
  B00111,
  B00000
};

byte ECsensorPin = A1;
byte DS18B20_Pin = 2;

float ECcurrent;
unsigned int AnalogSampleInterval = 25;
unsigned long AnalogValueTotal = 0;
unsigned int AnalogAverage = 0, averageVoltage = 0;
unsigned long AnalogSampleTime, printTime, tempSampleTime;
const byte numReadings = 20;
unsigned int readings[numReadings];
byte index = 0;

float temperature;
unsigned int tempSampleInterval = 850;

unsigned int printInterval = 700;


OneWire ds(DS18B20_Pin);

void setup() {
  Serial.begin(115200);

  initLCD();
  initSensor();
}

void loop() {
  EC_read();
  DS18B20_read();

  displayLCD();
}


//----------------------------------------------------------------------------

void initSensor() {
  for (byte thisReading = 0; thisReading < numReadings; thisReading++) {
    readings[thisReading] = 0;
  }

  TempProcess(StartConvert);

  AnalogSampleTime = millis();
  printTime = millis();
  tempSampleTime = millis();
}

void EC_read() {
  if (millis() - AnalogSampleTime >= AnalogSampleInterval) {
    AnalogSampleTime = millis();
    AnalogValueTotal = AnalogValueTotal - readings[index];
    readings[index] = analogRead(ECsensorPin);
    AnalogValueTotal = AnalogValueTotal + readings[index];
    index = index + 1;

    if (index >= numReadings) {
      index = 0;
    }

    AnalogAverage = AnalogValueTotal / numReadings;
  }
}

void DS18B20_read() {
  if (millis() - tempSampleTime >= tempSampleInterval) {
    tempSampleTime = millis();
    temperature = TempProcess(ReadTemperature);
    TempProcess(StartConvert);
  }
}


//----------------------- DS18B20 -------------------------------------------

float TempProcess(bool ch)
{
  //returns the temperature from one DS18B20 in DEG Celsius
  static byte data[12];
  static byte addr[8];
  static float TemperatureSum;

  if (!ch) {
    if ( !ds.search(addr)) {
      Serial.println("no more sensors on chain, reset search!");
      ds.reset_search();
      return 0;
    }

    if ( OneWire::crc8( addr, 7) != addr[7]) {
      Serial.println("CRC is not valid!");
      return 0;
    }

    if ( addr[0] != 0x10 && addr[0] != 0x28) {
      Serial.print("Device is not recognized!");
      return 0;
    }

    ds.reset();
    ds.select(addr);
    ds.write(0x44, 1);

  } else {
    byte present = ds.reset();
    ds.select(addr);
    ds.write(0xBE);

    for (int i = 0; i < 9; i++) {
      data[i] = ds.read();
    }

    ds.reset_search();
    byte MSB = data[1];
    byte LSB = data[0];
    float tempRead = ((MSB << 8) | LSB);

    TemperatureSum = tempRead / 16;
  }

  return TemperatureSum;
}

//----------------------- Display -------------------------------------------
void initLCD() {
  lcd.begin(16, 2);
  lcd.createChar(0, customChar);

  lcd.setCursor(0, 0);
  lcd.print("SKU:DFR0300");
  lcd.setCursor(0, 1);
  lcd.print("EC Meter");
  delay(1000);
  lcd.clear();
}

void displayLCD() {
  /*
    Every once in a while,print the information on the serial monitor.
  */
  if (millis() - printTime >= printInterval) {
    printTime = millis();
    averageVoltage = AnalogAverage * (float)5000 / 1024;

    Serial.print("Analog value:");
    Serial.print(AnalogAverage);   //analog average,from 0 to 1023
    Serial.print("    Voltage:");
    Serial.print(averageVoltage);  //millivolt average,from 0mv to 4995mV
    Serial.print("mV    ");
    Serial.print("temp:");
    Serial.print(temperature);    //current temperature
    Serial.print("^C     EC:");

    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("TEMP:");
    lcd.print(temperature);
    lcd.write(byte(0));

    lcd.setCursor(0, 1);

    float TempCoefficient = 1.0 + 0.0185 * (temperature - 25.0);
    float CoefficientVolatge = (float)averageVoltage / TempCoefficient;

    if (CoefficientVolatge < 150) {
      Serial.println("No solution!");
      lcd.print("No solution!");
    } else if (CoefficientVolatge > 3300) {
      Serial.println("Out of the range!");
      lcd.print("Out of the range!");
    } else {
      if (CoefficientVolatge <= 448) {
        ECcurrent = 6.84 * CoefficientVolatge - 64.32;
      } else if (CoefficientVolatge <= 1457) {
        ECcurrent = 6.98 * CoefficientVolatge - 127;
      } else {
        ECcurrent = 5.3 * CoefficientVolatge + 2278;
      }

      ECcurrent /= 1000;  //convert us/cm to ms/cm

      Serial.print(ECcurrent, 2); //two decimal
      Serial.println("ms/cm");

      lcd.print("EC  :");
      lcd.print(ECcurrent, 2);
      lcd.print("ms/cm");
    }
  }
}







---



센서 동작확인

하드웨어 연결, 소프트웨어 코딩이 완료되면 다음과 같이 동작 화면을 확인할 수 있다.



------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------
01 연결
 - 아두이노와 PC 연결
 - 아두이노 IDE 실행
 - 메뉴 → 툴 → 보드:아두이노 UNO 확인
  - 메뉴 → 스케치 → 확인/컴파일

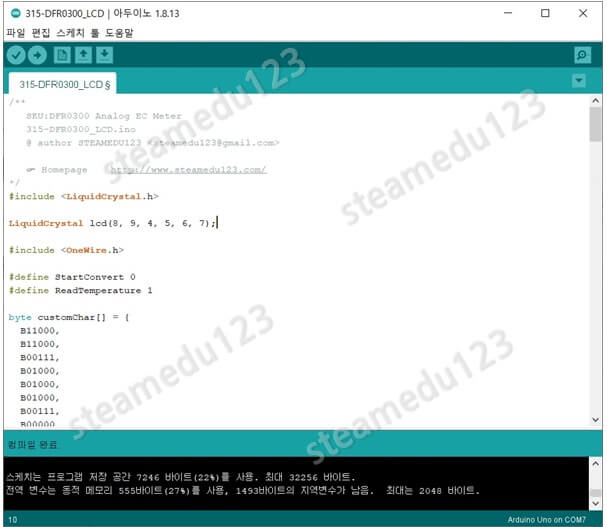

02 컴파일 확인

다음과 같이 컴파일 확인을 한다.  onewire.h 에러가 발생한다면 아두이노 IDE 라이브리를 이용해 라이브러리를 추가하면 된다

DFR0300-LCD16X2-컴파일-하기-화면

03 아두이노 우노 업로드

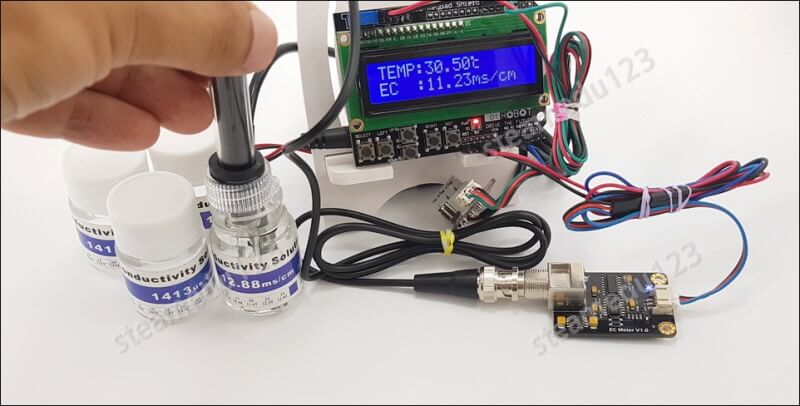

04 동작 확인



DFR0300-LCD16X2-동작확인-화면











[동영상 URL]



---



마무리

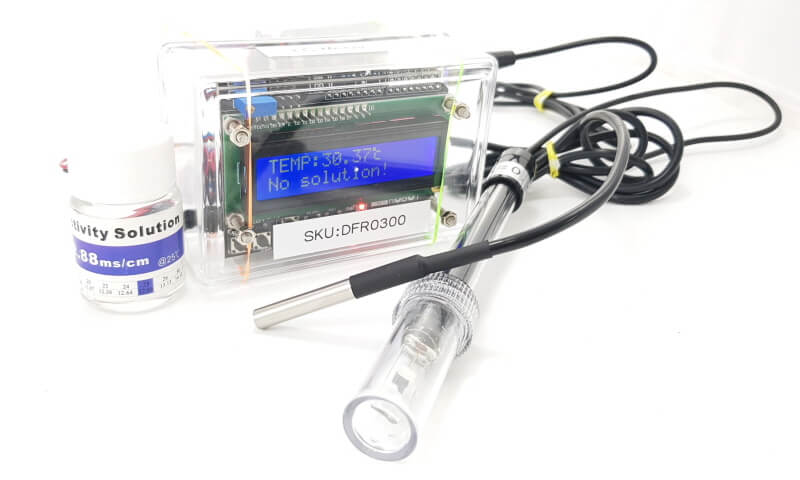

LCD16X2 키패드실드를 이용해 실시간으로 EC 의 상태를 확인할 수 있다. [EC 센서 (SKU:DFR0300)] 아두이노 센서(LCD 16X2)를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명하였다. 아두이노 센서의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 센서를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.





DFR0300-LCD16X2-키패드실드-화면





















---
