본 절은 PMS7003 미세먼지 아두이노 센서를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 미세먼지 센서의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 미세먼지 센서를 연결하고, 라이브러리를 이용해 쉽게 실습한다.
목차
PMS7003 미세먼지 아두이노 센서 [모두의 아두이노 환경 센서]
PMS7003 미세먼지 아두이노 센서란?
PMS7003 미세먼지 센서는 PLANTOWER사에서 제작, 판매하는 레이저 방식의 미세먼지 측정 센서다. PM2.5(초미세먼지)를 안정적으로 측정할 수 있고 크기도 작기 때문에 시중에서 판매되는 미세먼지 간이측정기에 널리 사용되고 있다.

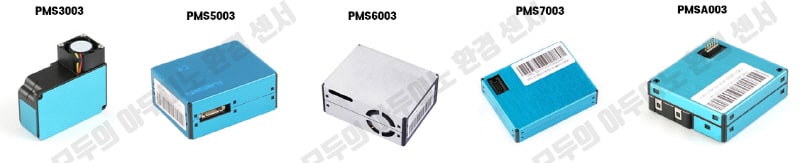

PLANTOWER사는 PMS3003, PMS5003, PMS6003, PMS7003, PMSA003 등 다양한 종류의 미세먼지 센서를 제공한다.
PLANTOWER사의 센서들은 크기 또는 일부 기능 차이를 가지고 있으며, 미세먼지를 측정하는 방식과 성능은 동일하다. PMS5003 또는 PMS7003을 많이 사용한다
예를 들어, PLANTOWER사에서 공개하는 PMS5003과 PMS5003 ST 센서 사양은 다음과 같다. 미세먼지는 0.3~1.0 µm(마이크로미터)까지 측정이 된다. PMS5003 ST는 온도/습도, 포름알데히드를 함께 측정할 수 있는 센서다.
PMS7003 센서 사양
PMS7003 센서 사양은 다음과 같다.
[3.3V레벨 쉬프트 연결도]
[모두의 아두이노 환경 센서] 책에서는 간편하게 연결하는 방법을 제시하였다. 책과 같이 연결했을 경우 동작하는 데는 문제가 없다. 하지만 데이터 시트에 따르면, FAN은 5V로 구동되어야 하므로 DC 5V 전원이 필요하다고 명시되어 있다. 또한 데이터 라인의 전압이 3.3V을 필요로 하므로 5V로 작동하는 MCU(아두이노)를 사용할 경우, TX, RX 라인에 레벨 변환장치(Logic Level Shifter)를 사용해 데이터 라인의 전압을 변환시킬 필요가 있다고 되어 있다.
하지만 데이터 시트에 명시된 것과 달리 레벨 변환 장치가 없어도 동작에 문제가 없다.
PMS7003 미세먼지 아두이노 센서 구입하기
다음과 같이 [모두의 아두이노 환경 센서] 책에서 사용한 PMS7003 미세먼지 아두이노 센서는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 센서를 구입할 수 있다.
[ 알리익스프레스 ]
[아마존]
PMS7003 미세먼지 아두이노 센서 동작 확인
라이브러리를 사용하여 간편하게 동작 확인을 할 수 있다.
------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------
01 라이브러리 복사
libraries\Steamedu123_Sensor-master 폴더는 아래 폴더에 복사
* 아두이노 설치 후 자동으로 생기는 폴더
C:\Users\s\Documents\Arduino\libraries
02 *. ino 파일 실행
- 아두이노와 PC 연결
- 아두이노 IDE 실행
- 메뉴 → 툴 → 보드:아두이노 UNO 확인
- 메뉴 → 스케치 → 확인/컴파일
03 컴파일 확인
스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.
04 아두이노 우노 업로드
컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.
05 동작 확인
다음과 같이 동작을 확인할 수 있다.
+ 이 글도 읽어보세요.
책 구입하기
[모두의 아두이노 환경 센서] 책은 예스24, 인터넷 교보문고, 알라딘, 영풍문고, 반디 앤 루니스 등에서 구입할 수 있다. 이 책에서는 PMS7003, GP2Y1010AU0F, PPD42NS, SDS011 미세먼지 센서, DHT22 온습도 센서, MH-Z19B 이산화탄소 센서, ZE08-CH2O 포름알데히드 센서, CCS811 총휘발성유기화합물 TVOC, GDK101 방사선(감마선) 센서, MQ-131 오존(O3) 센서, MQ-7 일산화탄소, MICS-4514 이산화질소 센서, MICS-6814 암모니아 센서, DGS-SO2 아황산가스(SO2) 센서, BME280 기압 센서, GUVA-S12SD 자외선(UV) 센서, MD0550 기류 센서, QS-FS01 풍속 센서(Wind speed) 를 사용한다.
