2021 CubeSat Prototype Kit BOM

by 로니킴 2021. 9. 1.


본 연구의 목표는 큐브셋을 통해 우주 시스템을 이해하고 창의 임무 설계, 요구 조건 분석, 그리고 시스템 기본 설계 및 제작을 통해 학교에서 배워온 지식을 실제 응용하여 공학과 과학의 관계와 차이를 배우고 관련 전공에 대한 흥미를 유발하기 위함에 있다.  다양한 환경센서를 성층권에서 측정하는데 목적이 있다.





목차












    2021 CubeSat Prototype Kit BOM










    부품

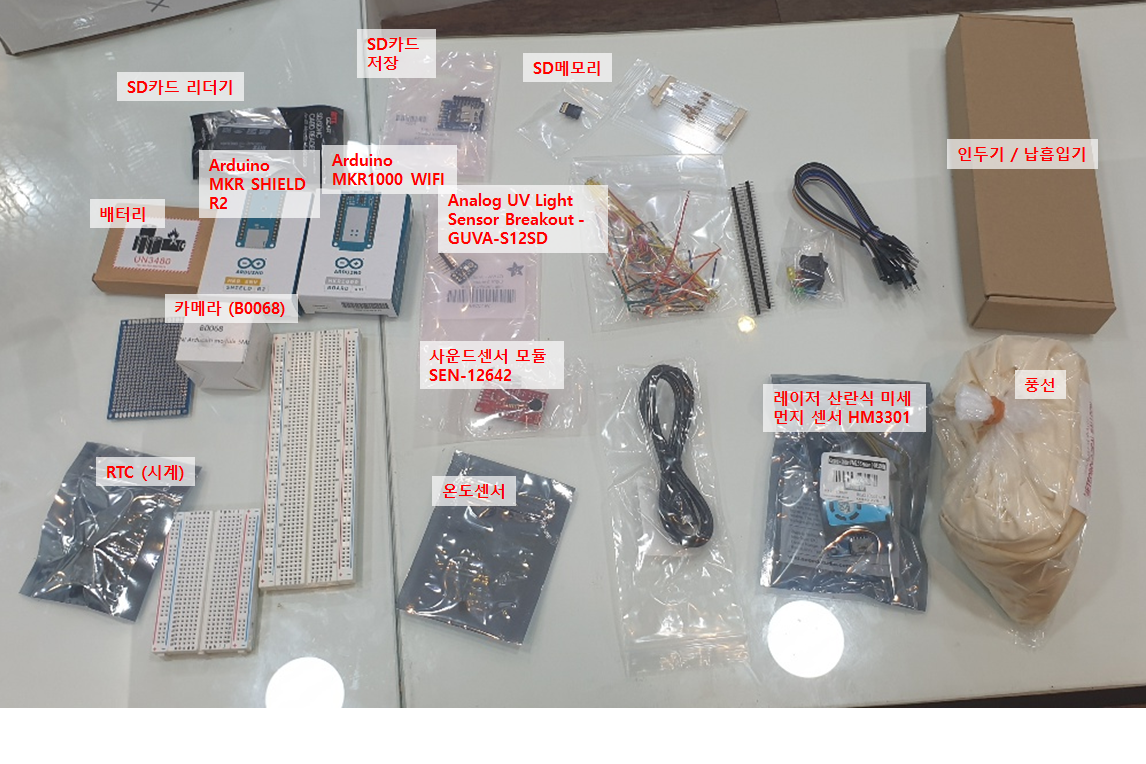

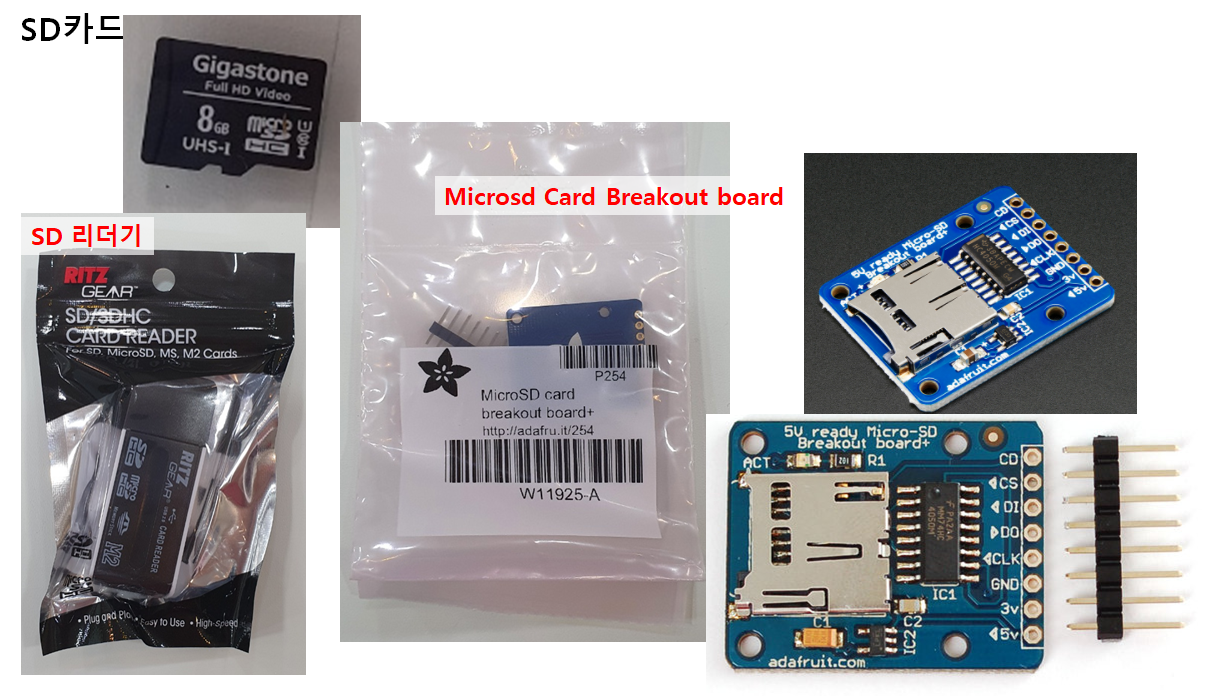

    부품을 국제 우편으로 받고 확인하면 다음과 같이 구성되어 있다.

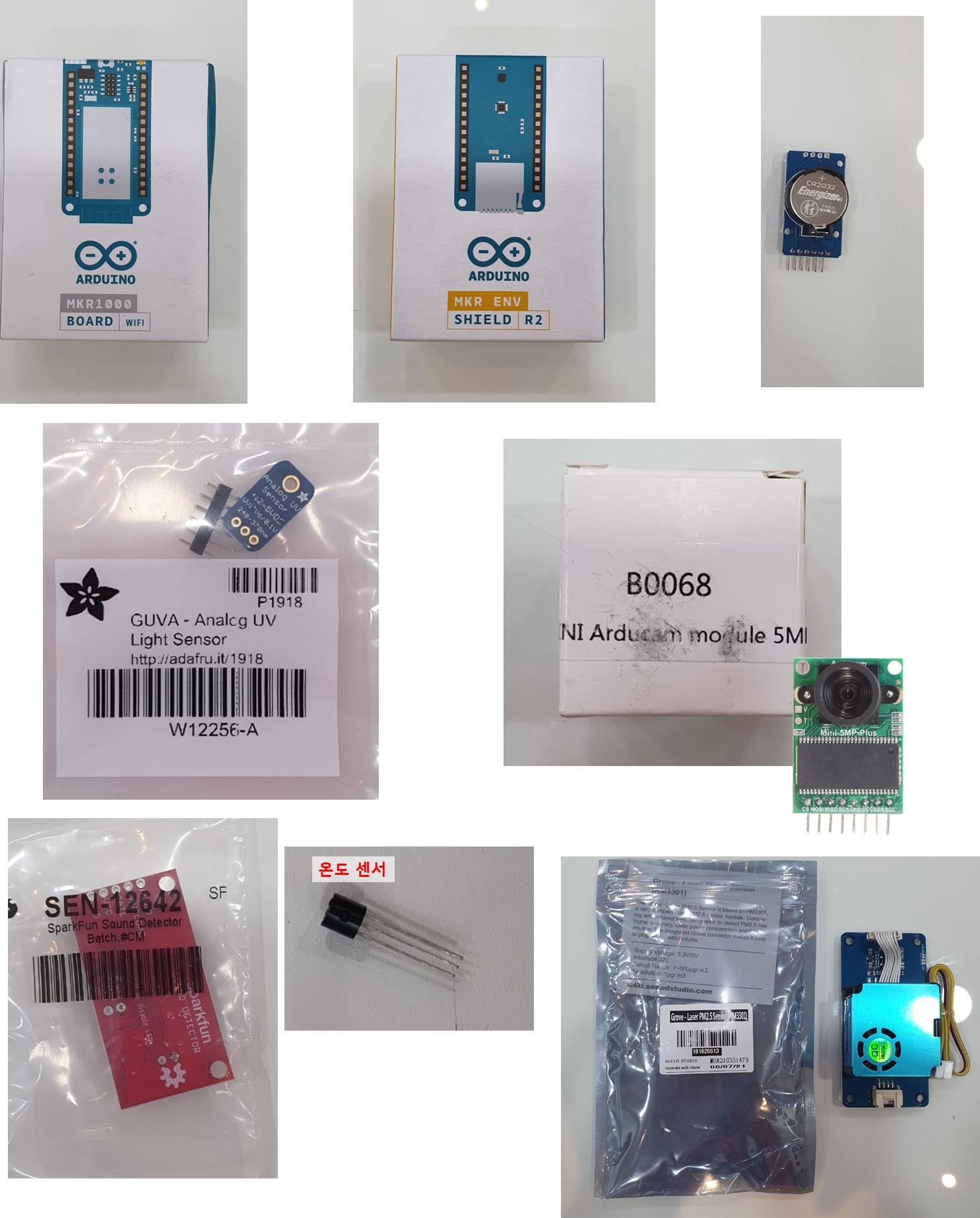

    센서 구성요소: MKR ENV Shield Rev 2, Mini Module Camera Shield 5MP Plus OV5642, MicroSD 카드 브레이크아웃 보드+, 실시간 클록 브레이크아웃 보드, 디지털 온도 센서, 레이저 PM2.5 입자 센서, 소리 감지기 및 아날로그 UV 광 센서 브레이크아웃 보드(GUVA-S12SD).









    자세히는 다음과 같다.

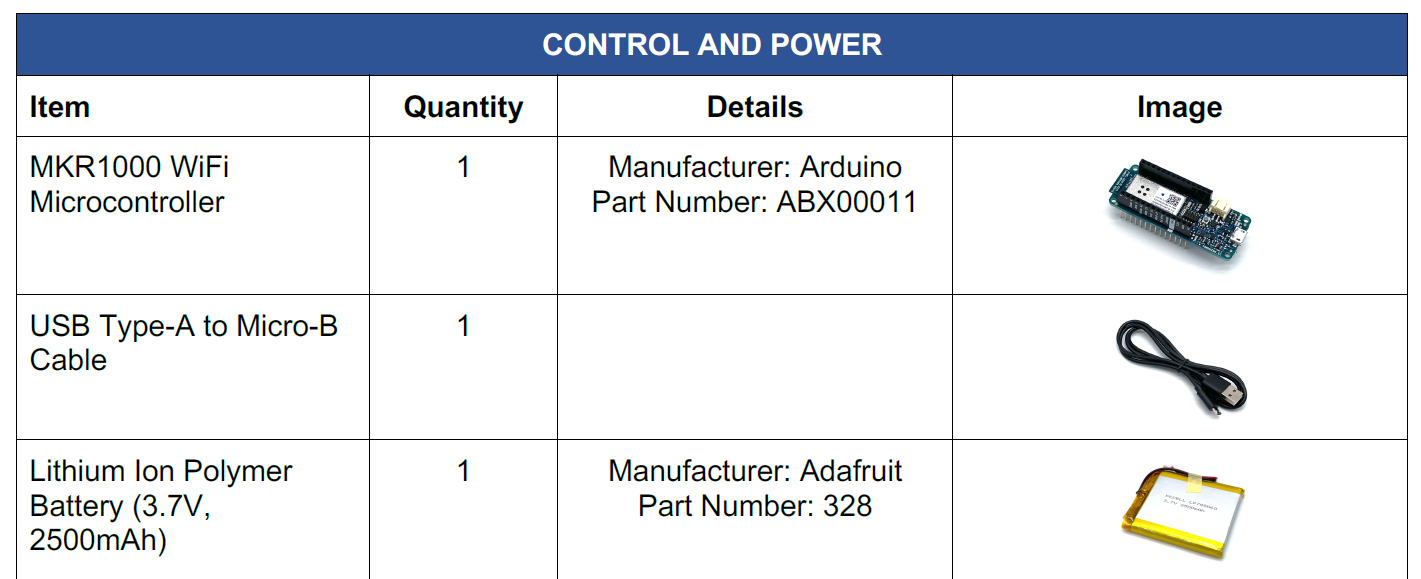

    CONTROL AND POWER

    CONTROL AND POWER는 다음과 같다.

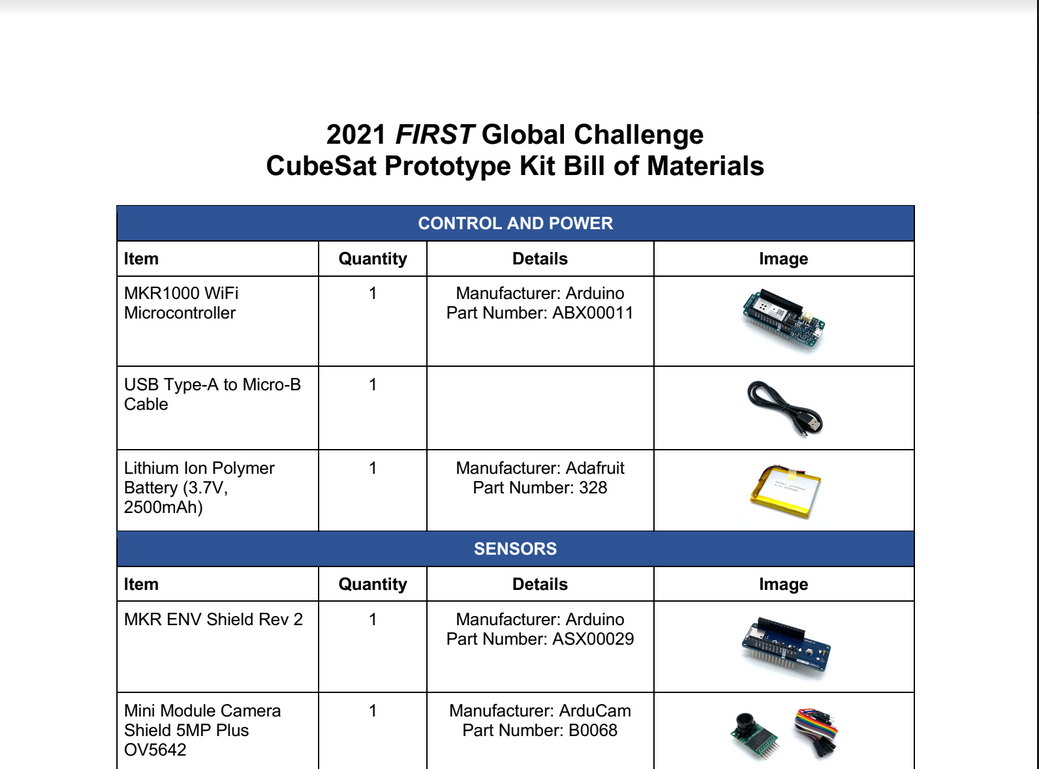

    2021 CubeSat Prototype Kit BOM.pdf
    9.59MB

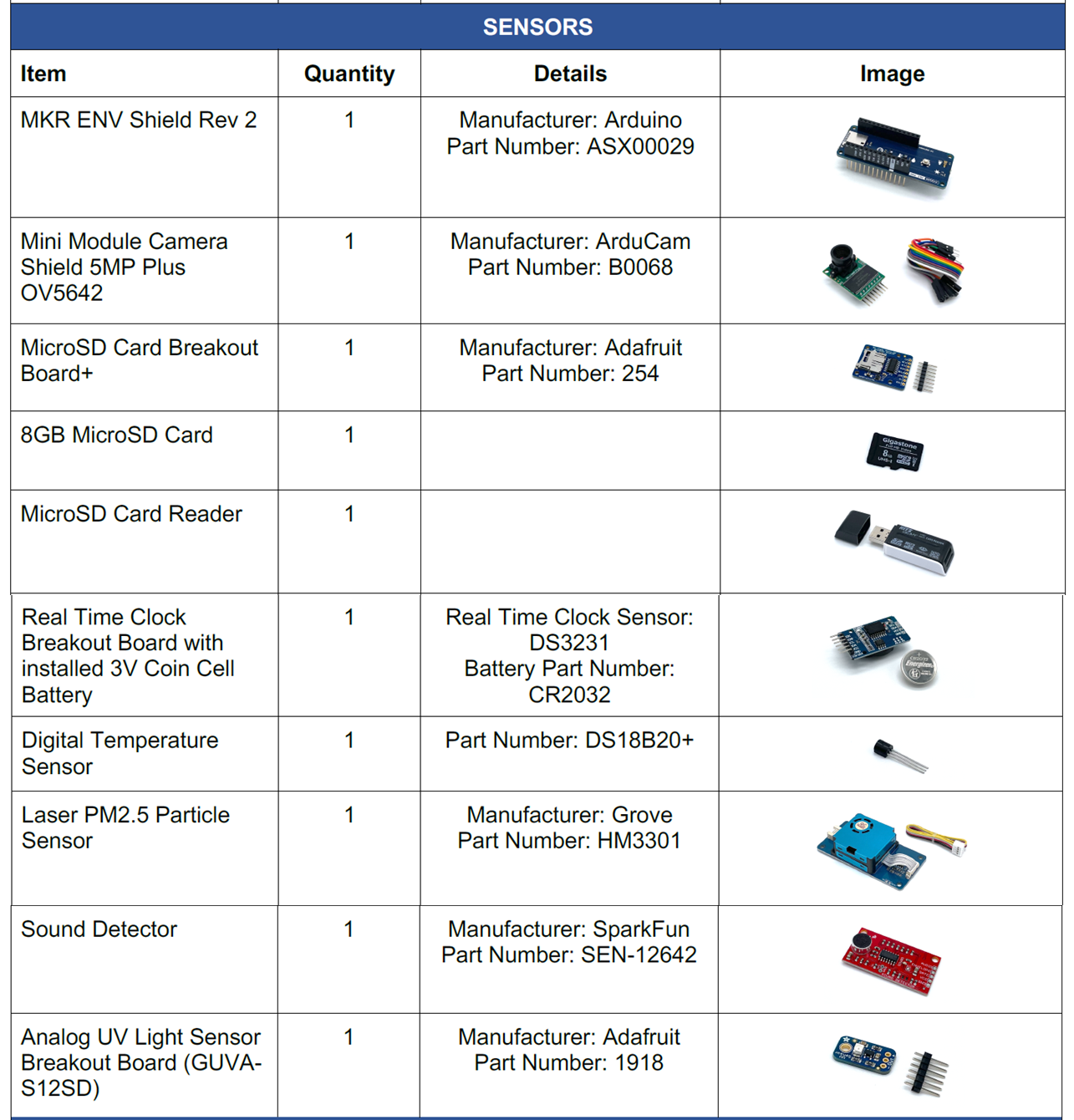

    SENSORS

    SENSORS 측정기는 다음과 같다.

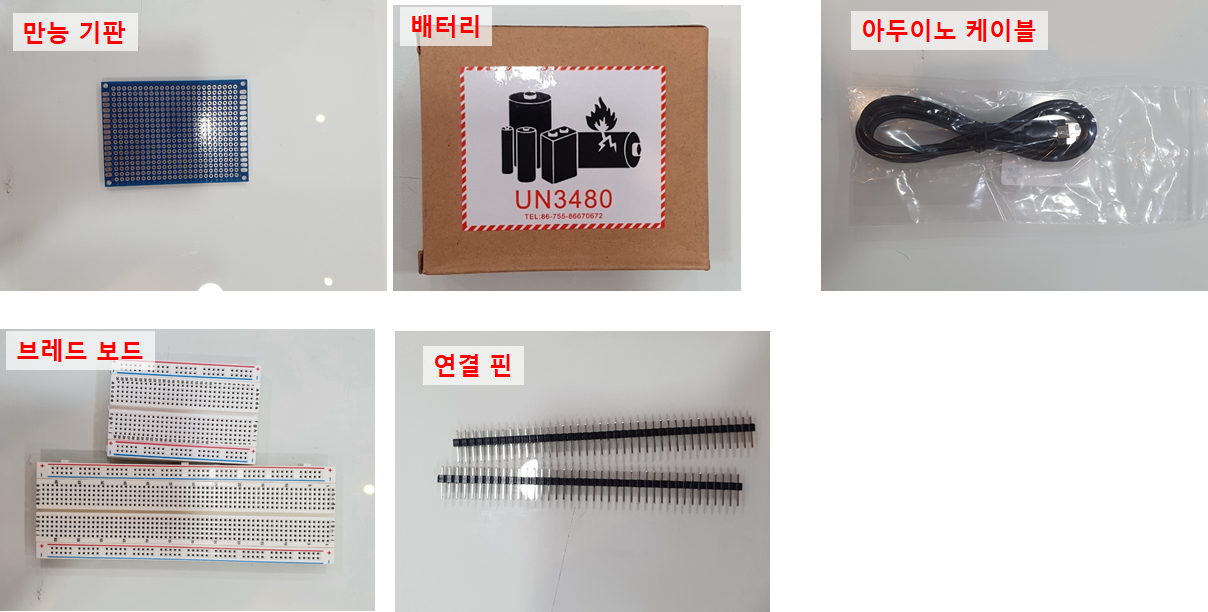

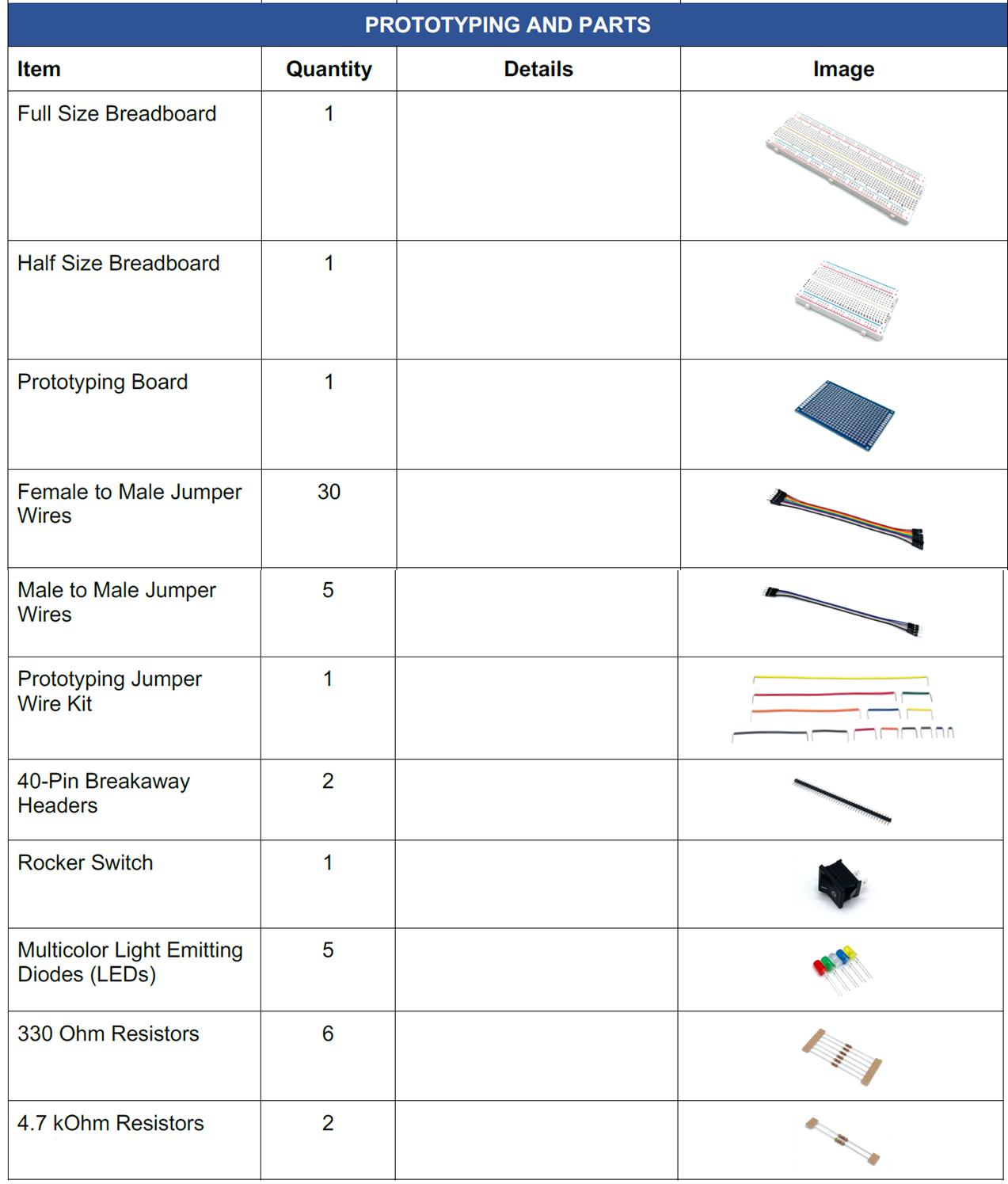

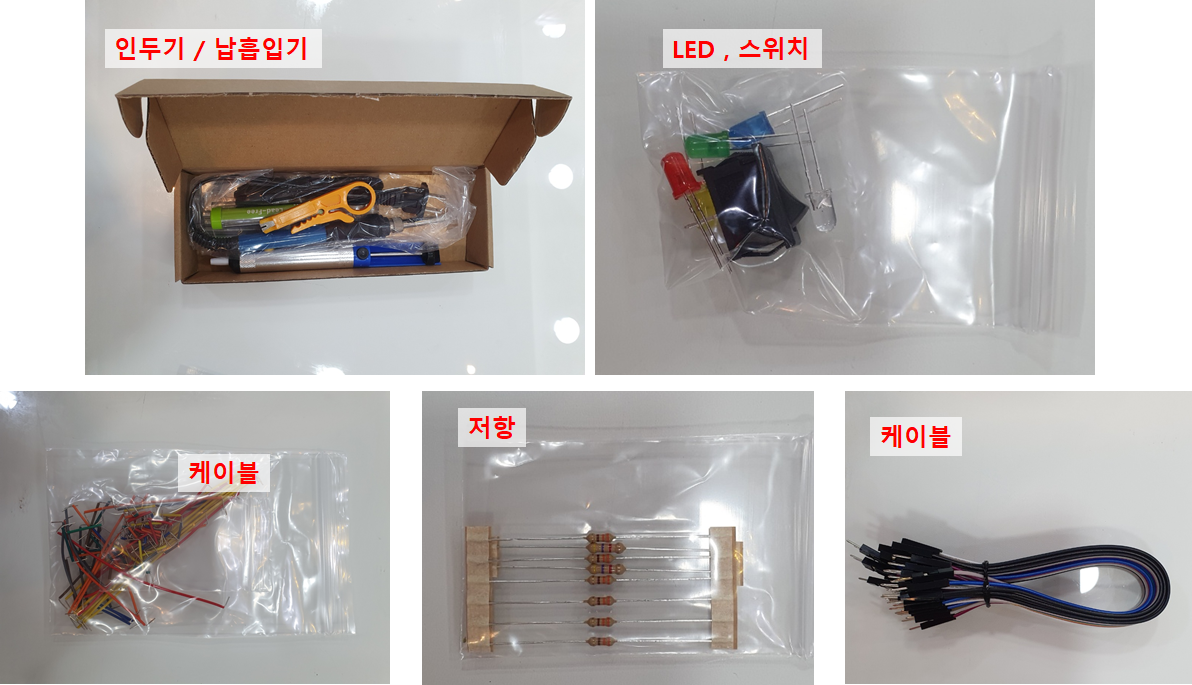

    PROTOYPING AND PARTS

    PROTOYPING AND PARTS는 다음과 같다.

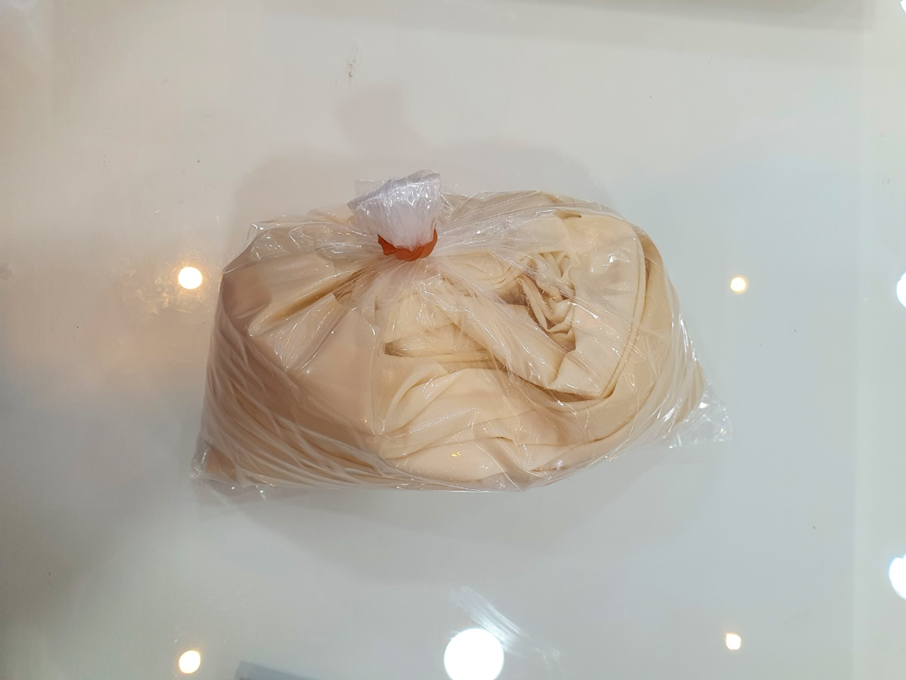

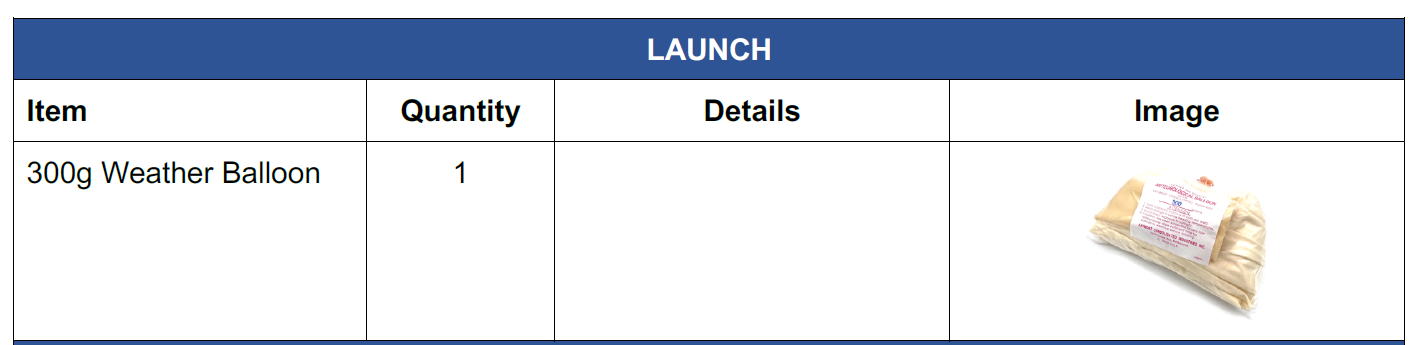

    LAUNCH

    LAUNCH (풍선)은 다음과 같다.

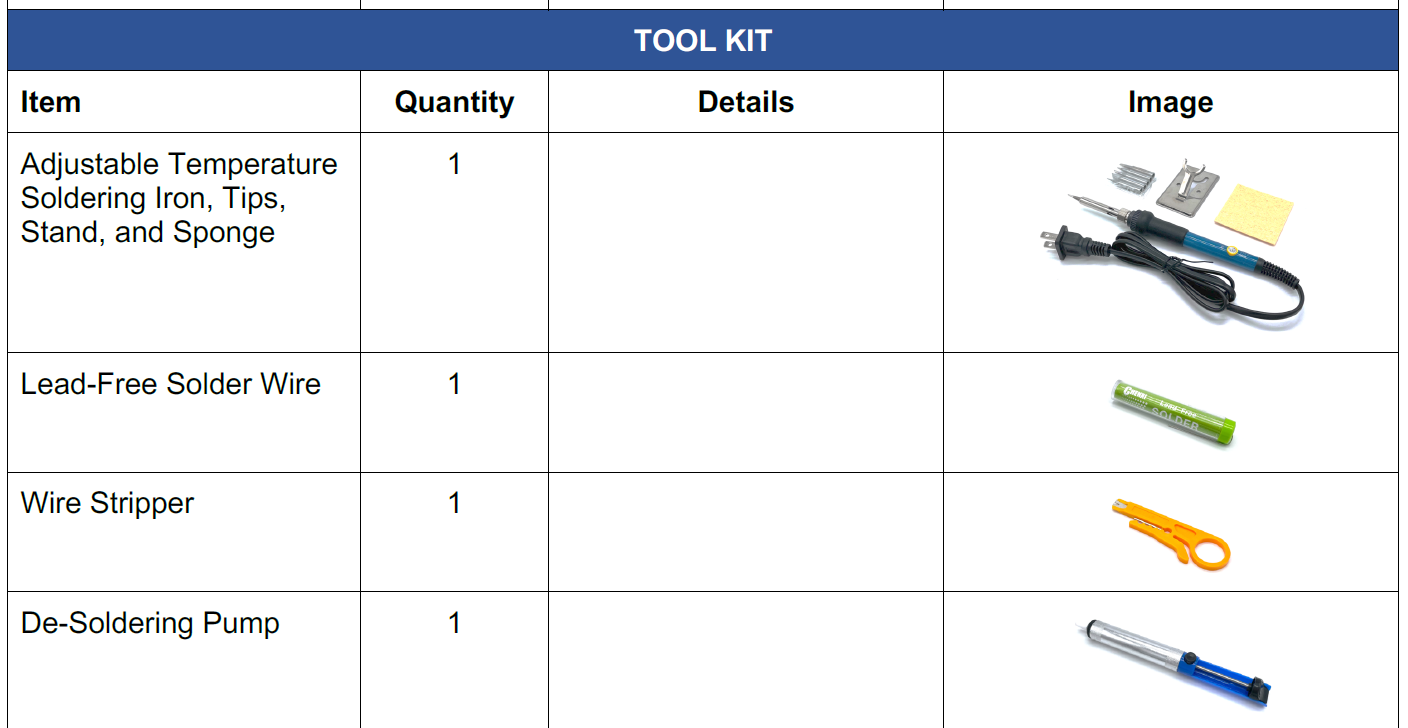

    TOOL KIT

    TOOL KIT은 다음과 같다.






    OTHER

    기타 부품은 다음과 같다.
