본 연구의 목표는 큐브셋을 통해 우주 시스템을 이해하고 창의 임무 설계, 요구 조건 분석, 그리고 시스템 기본 설계 및 제작을 통해 학교에서 배워온 지식을 실제 응용하여 공학과 과학의 관계와 차이를 배우고 관련 전공에 대한 흥미를 유발하기 위함에 있다. 다양한 환경센서를 성층권에서 측정하는데 목적이 있다.
목차
CUBESAT - Arduino and the MKR1000 WiFi Microcontroller
Arduino and the MKR1000 WiFi Microcontroller
아두이노 MKR1000은 Atmel의 기반으로 실제를 제공하고 networking.It에서 최소한의 이전 경험과 자신의 프로젝트에 와이파이 연결을 추가하고자하는 업체에 대한 효율적인 솔루션을 비용하도록 설계되었습니다 . ATSAMW25 의 일부의 SoC (시스템 온칩) IoT 프로젝트 및 장치를 위해 특별히 설계된 Atmel Wireless 장치의 SmartConnect 제품군입니다.
ATSAMW25는 세 가지 주요 블록으로 구성됩니다.
-SAMD21 Cortex-M0+ 32비트 저전력 ARM MCU
-WINC1500 저전력 2.4GHz IEEE® 802.11 b/g/n Wi-Fi
-ECC508 암호화 인증
-ATSAMW25에는 단일 1x1 스트림 PCB 안테나도 포함되어 있습니다.
이 설계에는 Arduino/Genuino MKR1000이 배터리 전원 또는 외부 5V로 실행되도록 하는 Li-Po 충전 회로가 포함되어 있어 외부 전원으로 실행되는 동안 Li-Po 배터리를 충전합니다. 한 소스에서 다른 소스로의 전환은 자동으로 수행됩니다 . Zero 보드와 유사한 우수한 32비트 연산 능력 , 일반적인 풍부한 I/O 인터페이스 세트, 안전한 통신을 위한 Cryptochip이 있는 저전력 Wi-Fi 및 사용 용이성 코드 개발 및 프로그래밍을 위한 Arduino 소프트웨어(IDE). 이러한 모든 기능으로 인해 이 보드는 소형 폼 팩터의 새로운 IoT 배터리 전원 공급 프로젝트에 선호되는 선택입니다.USB 포트는 보드에 전원(5V)을 공급하는 데 사용할 수 있습니다. Arduino MKR1000은 Li-Po 배터리가 연결되어 있으며 전력 소비가 제한되어 있습니다.
MKR1000 Wifi 모듈은 인증서 SHA-256을 지원합니다.
경고: 대부분의 Arduino 및 Genuino 보드와 달리 MKR1000은 3.3V에서 실행됩니다. I/O 핀이 견딜 수 있는 최대 전압은 3.3V입니다. I/O 핀에 3.3V보다 높은 전압을 적용하면 보드가 손상될 수 있습니다. 5V 디지털 기기로의 출력은 가능하지만 5V 기기와의 양방향 통신은 적절한 레벨 시프팅이 필요합니다.
https://docs.google.com/document/d/1vMl8VDxvJXrJAp_S5kRN3EPw0Q8SX0Cs9_z4r020xmo/edit
Arduino and the MKR1000 WiFi Microcontroller
Arduino and the MKR1000 WiFi Microcontroller This guide will teach you how to get started with the Arduino interface and run your first program on the MKR1000 board. Table of Contents MKR1000 WiFi Microcontroller Basics 2 What Are Arduino and the IDE? 2 MK
docs.google.com
Arduino and the MKR1000 WiFi Microcontroller 사양
5v의 전원 공급을 합니다. 회로는 3.3v로 동작합니다.
구입하기

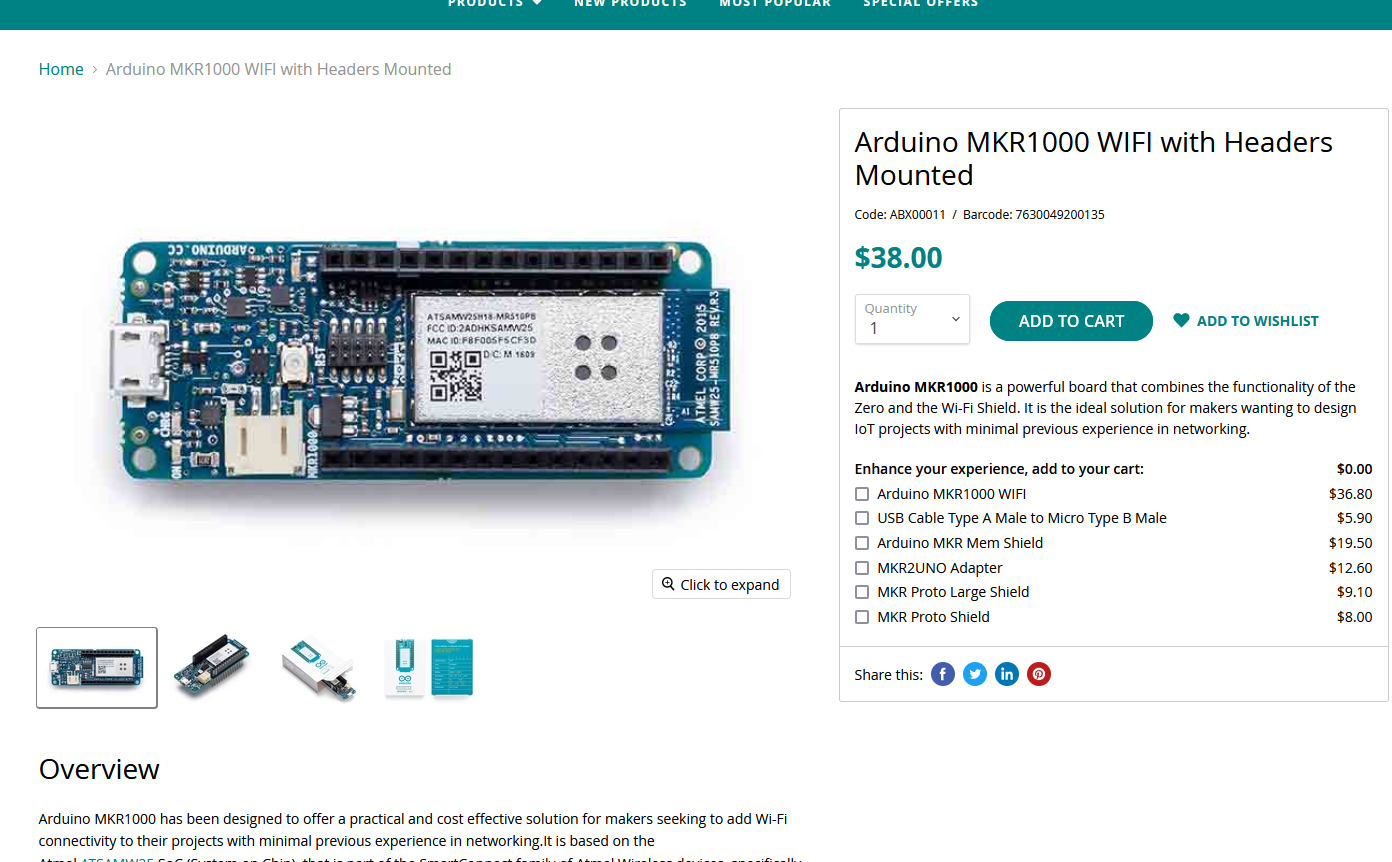

아두이노 cc에서 제공하는 store에 다음과 같이 제품 소개, 가격등이 있다.
https://store-usa.arduino.cc/products/arduino-mkr1000-wifi-with-headers-mounted
Arduino MKR1000 WIFI with Headers Mounted
Arduino MKR1000 has been designed to offer a practical and cost effective solution for makers seeking to add Wi-Fi connectivity to their projects with minimal previous experience in networking.It is based on the Atmel ATSAMW25 SoC (System on Chip), that
store-usa.arduino.cc

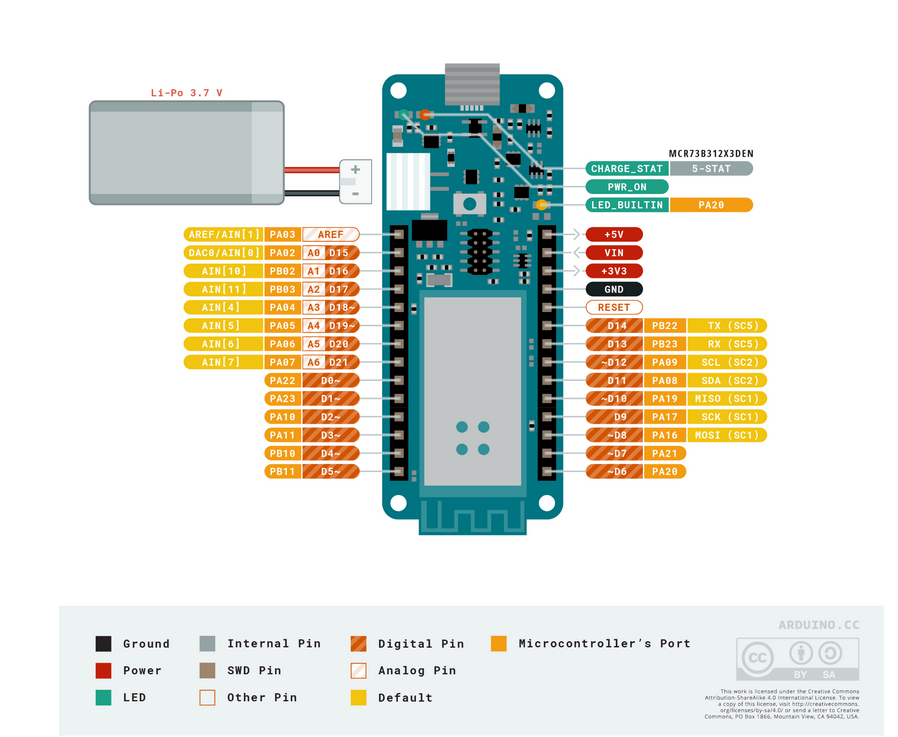

Pinout Diagram
MK1000의 핀 구조는 다음과 같습니다.
MK1000 사용하기
MK1000의 핀 구조는 다음과 같습니다.
https://makerspace123.tistory.com/entry/Arduino-MKR1000-WIFI
Arduino MKR1000 WIFI
Arduino MKR1000 은 Zero와 Wi-Fi Shield의 기능을 결합한 강력한 보드이다. 네트워킹에 대한 최소한의 이전 경험으로 IoT 프로젝트를 설계하려는 제조업체에게 이상적인 솔루션이다. 목차 Arduino MKR1000 WIFI
makerspace.steamedu123.com
모두의 아두이노 환경 센서 책
[모두의 아두이노 환경 센서] 책은 예스24, 인터넷 교보문고, 알라딘, 인터파크도서, 영풍문고, 반디앤루니스 , 도서11번가 등에서 구입할 수 있다. 이 책에서는 PMS7003, GP2Y1010AU0F, PPD42NS, SDS011 미세먼지 센서, DHT22 온습도 센서, MH-Z19B 이산화탄소 센서, ZE08-CH2O 포름알데히드 센서, CCS811 총휘발성유기화합물 TVOC, GDK101 방사선(감마선) 센서, MQ-131 오존(O3) 센서, MQ-7 일산화탄소, MICS-4514 이산화질소 센서, MICS-6814 암모니아 센서, DGS-SO2 아황산가스(SO2) 센서, BME280 기압 센서, GUVA-S12SD 자외선(UV) 센서, MD0550 기류 센서, QS-FS01 풍속 센서(Wind speed) 를 사용한다.
모두의 아두이노 환경 센서
아두이노와 센서로 내 건강을 지킬 수 있다!다양한 환경 센서를 실생활 프로젝트에 응용해보자!시중에 판매되고 있는 간이측정기도 센서로 값을 측정합니다. 똑같은 센서를 아두이노에 연결하
book.naver.com
