본 연구의 목표는 큐브셋을 통해 우주 시스템을 이해하고 창의 임무 설계, 요구 조건 분석, 그리고 시스템 기본 설계 및 제작을 통해 학교에서 배워온 지식을 실제 응용하여 공학과 과학의 관계와 차이를 배우고 관련 전공에 대한 흥미를 유발하기 위함에 있다.  다양한 환경센서를 성층권에서 측정하는데 목적이 있다.





목차

• 기상 관측소 (쉴드 사용하기)
• 기상 관측소 (쉴드 사용하기) - 2
• 모두의 아두이노 환경 센서 책









---



How to Use Processing Software



https://docs.google.com/document/d/1ZjUHg2AiO1qDC59P-D7_8wFgAnIO05JmfMH2dPjh4Rk/edit#heading=h.cce2ofax6t6o



이 가이드는 이 소프트웨어를 사용하여 2021 CubeSat 프로토타입 키트의 구성 요소를 사용하여 결과를 표시하는 방법의 예를 보여줍니다.



How to Use Processing Software.pdf

4.94MB





---

기상 관측소 (쉴드 사용하기)

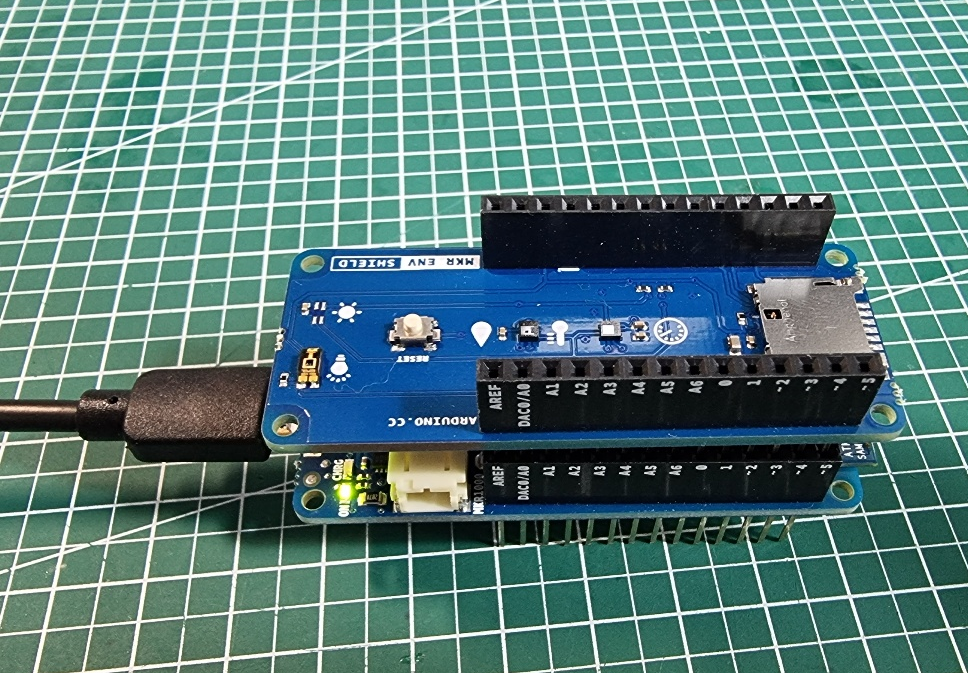

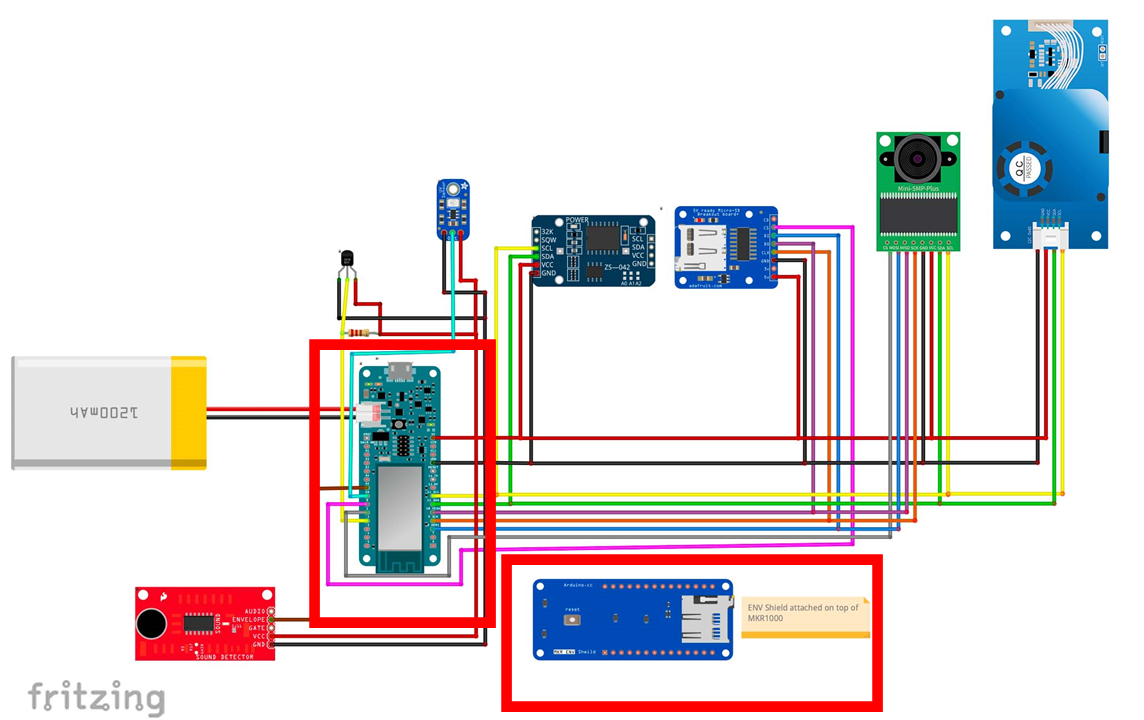

MKR1000 WiFi 마이크로컨트롤러와 MKR ENV Shield만 사용하여 Arduino IDE 및 처리 소프트웨어를 활용하여 온도, 습도 및 압력에 대한 수치를 보여주는 라이브 시각적 표시를 만들 수 있습니다.

Arduino 코드는 ENV Shield 시작 가이드에 있는 샘플 코드의 축소 버전으로, 온도, 습도 및 압력만 표시하도록 변경되었습니다.

처리 코드는 Arduino 프로젝트 허브의 이 프로젝트에서 제공됩니다.







---

1. 아두이노 IDE를 엽니다.



#include <Arduino_MKRENV.h>

void setup() {

  Serial.begin(9600);
  while (!Serial);
  if (!ENV.begin()) {
    Serial.println("Failed to initialize MKR ENV shield!");
    while (1);
  }
}

void loop() {

  float temperature = ENV.readTemperature();
  float humidity    = ENV.readHumidity();
  float pressure    = ENV.readPressure();
  float illuminance = ENV.readIlluminance();
  float uva         = ENV.readUVA();
  float uvb         = ENV.readUVB();
  float uvIndex     = ENV.readUVIndex();

  Serial.print(temperature);
  Serial.print(",");
  Serial.print(humidity);
  Serial.print(",");
  Serial.print(pressure);
  Serial.println();

  delay(1000);
}

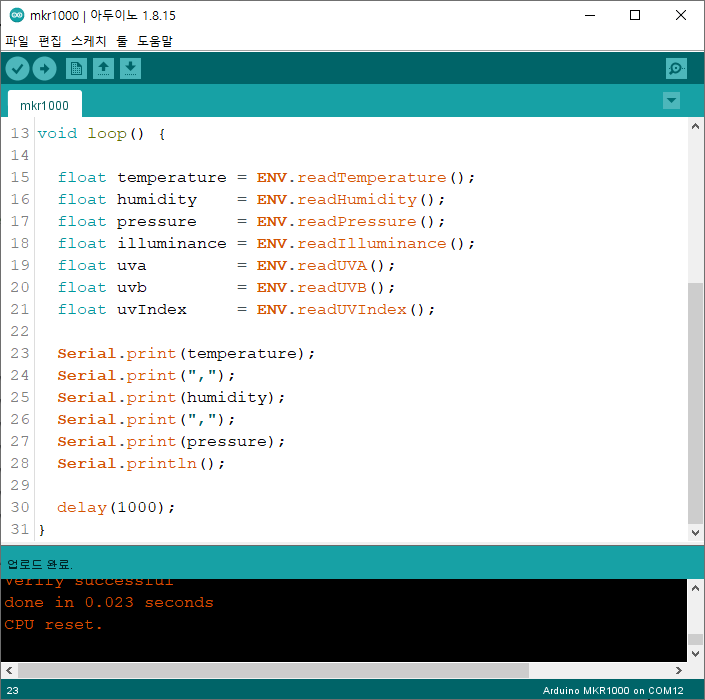

2. 텍스트를 삭제하고 이 코드를 복사하여 붙여넣고, 컴파일후 업로드 합니다.

mkr1000.ino

0.00MB

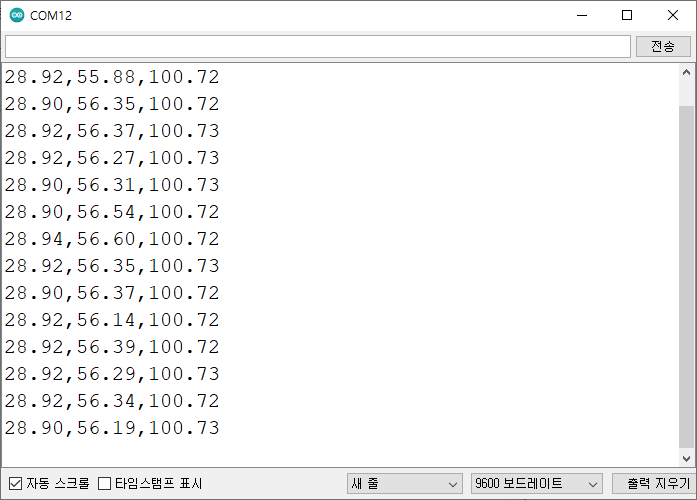

3. 코드를 업로드하고 매초 업데이트되는 온도, 습도, 압력을 목록으로 출력해야 하는 시리얼을 엽니다.









---

기상 관측소 (쉴드 사용하기) - 2

Processing 프로그램을 이용해 시각적으로 데이터를 확인할 수 있습니다.

Processing은 학습, 프로토타입 제작 및 프로젝트에 시각적 측면 적용에 완벽한 무료 오픈 소스 소프트웨어 및 프로그래밍 언어입니다.

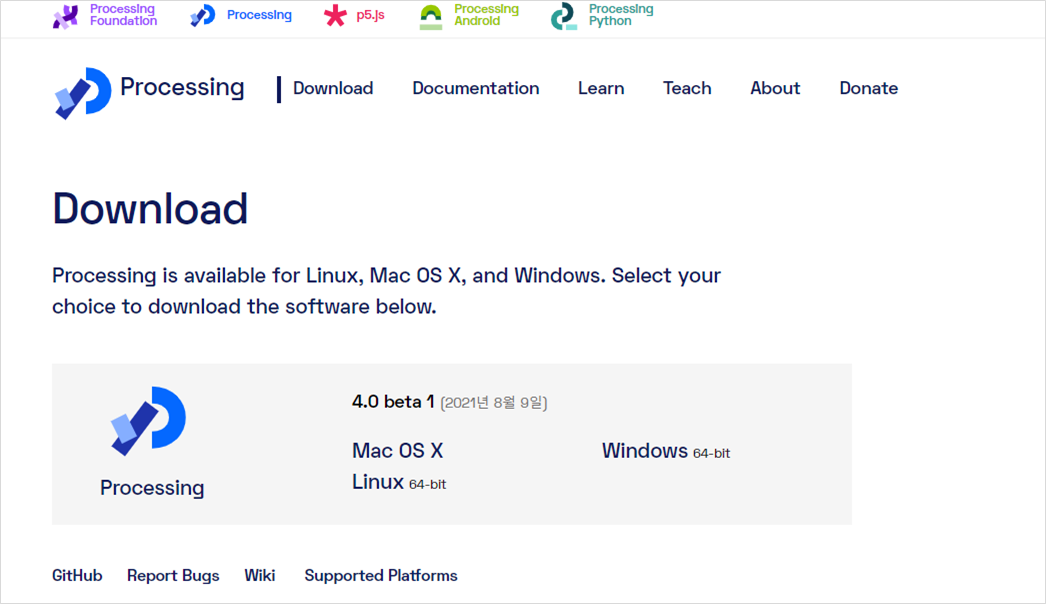

Processing 프로그램은 https://processing.org/download/에서 다운로드할 수 있습니다.

https://processing.org/download

---

다음 코드는 2021 CubeSat 프로토타입 키트의 구성 요소를 사용하여 결과를 표시하는 방법의 예를 보여줍니다.

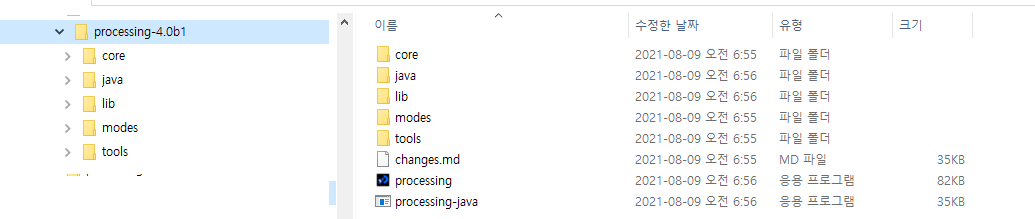

1. processing 프로그램을 실행합니다 .

2. 텍스트를 삭제하고 이 코드를 복사하여 붙여넣고, 컴파일후 업로드 합니다.



import meter.*;
import processing.serial.*;

Serial port;
String[] list;

Meter m, m2, m3;

void setup() {
  size(1260, 600);
  background(71, 194, 197);

  port = new Serial(this, "COM12", 9600);

  fill(120, 50, 0);
  m = new Meter(this, 10, 100);
  // Adjust font color of meter value  +
  m.setMeterWidth(400);
  m.setTitleFontSize(20);
  m.setTitleFontName("Dialog");
  m.setTitle("Temperature (C)");
  m.setDisplayDigitalMeterValue(true);

  // Meter Scale
  String[] scaleLabelsT = {"0", "10", "20", "30", "40", "50", "60", "70", "80"};
  m.setScaleLabels(scaleLabelsT);
  m.setScaleFontSize(18);
  m.setScaleFontName("Dialog");
  m.setScaleFontColor(color(200, 30, 70));

  m.setArcColor(color(255, 242, 0));
  m.setArcThickness(10);
  m.setMaxScaleValue(80);

  m.setNeedleThickness(3);

  m.setMinInputSignal(0);
  m.setMaxInputSignal(80);

  // A second meter for reference
  int mx = m.getMeterX();
  int my = m.getMeterY();
  int mw = m.getMeterWidth();

  m2 = new Meter(this, mx + mw + 20, my);
  m2.setMeterWidth(400);
  m2.setTitleFontSize(20);
  m2.setTitleFontName("Dialog");
  m2.setTitle("Humidity (%)");
  m2.setDisplayDigitalMeterValue(true);

  String[] scaleLabelsH = {"0", "10", "20", "30", "40", "50", "60", "70", "80", "90", "100"};
  m2.setScaleLabels(scaleLabelsH);
  m2.setScaleFontSize(18);
  m2.setScaleFontName("Dialog");
  m2.setScaleFontColor(color(200, 30, 70));

  m2.setArcColor(color(255, 242, 0));
  m2.setArcThickness(10);
  m2.setMaxScaleValue(100);

  m2.setNeedleThickness(3);

  m2.setMinInputSignal(0);
  m2.setMaxInputSignal(100);

  // A third meter for reference
  int m2x = m2.getMeterX();
  int m2y = m2.getMeterY();
  int m2w = m2.getMeterWidth();



  m3 = new Meter(this, m2x + m2w + 20, m2y);
  m3.setMeterWidth(400);
  m3.setTitleFontSize(20);
  m3.setTitleFontName("Dialog");
  m3.setTitle("Pressure (KPa)");
  m3.setDisplayDigitalMeterValue(false);

  String[] scaleLabelsP = {"99", "99.5", "100", "100.5", "101", "101.5", "102", "102.5", "103", "103.5", "104"};
  m3.setScaleLabels(scaleLabelsP);
  m3.setScaleFontSize(15);
  m3.setScaleFontName("Dialog");
  m3.setScaleFontColor(color(200, 30, 70));

  m3.setArcColor(color(255, 242, 0));
  m3.setArcThickness(10);
  m3.setMaxScaleValue(104);

  m3.setNeedleThickness(3);

  m3.setMinInputSignal(99);
  m3.setMaxInputSignal(104);

}

public void draw() {

  textSize(70);
  fill(190, 30, 45);
  text("ENV Shield Weather Station", 200, 425);
  if (port.available() > 0) {
    String val = port.readString();
    list = split(val, ',');
    float temp = float(list[0]);
    float hum = float(list[1]);
    float press = float(list[2]);
    println("Temperature: " + temp + " C  " + "Humidity: " + hum + " % " + "Pressure: " + press + "KPa");
    m.updateMeter(int(temp));
    m2.updateMeter(int(hum));
    m3.updateMeter(int(press));
  }
}

test1.pde

0.00MB

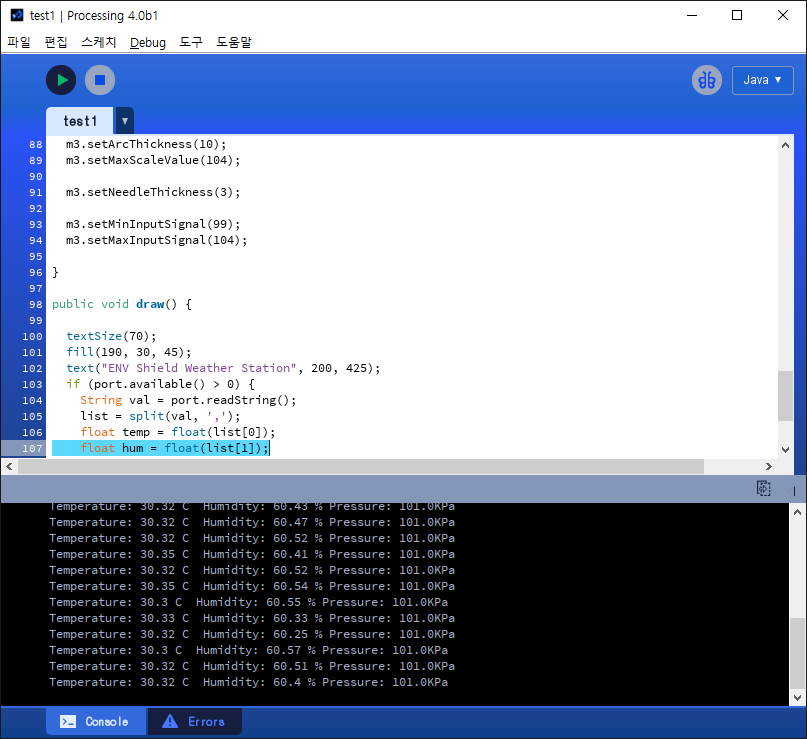

3. 실행을 선택하면 매초 업데이트되는 온도, 습도, 압력을 출력합니다.

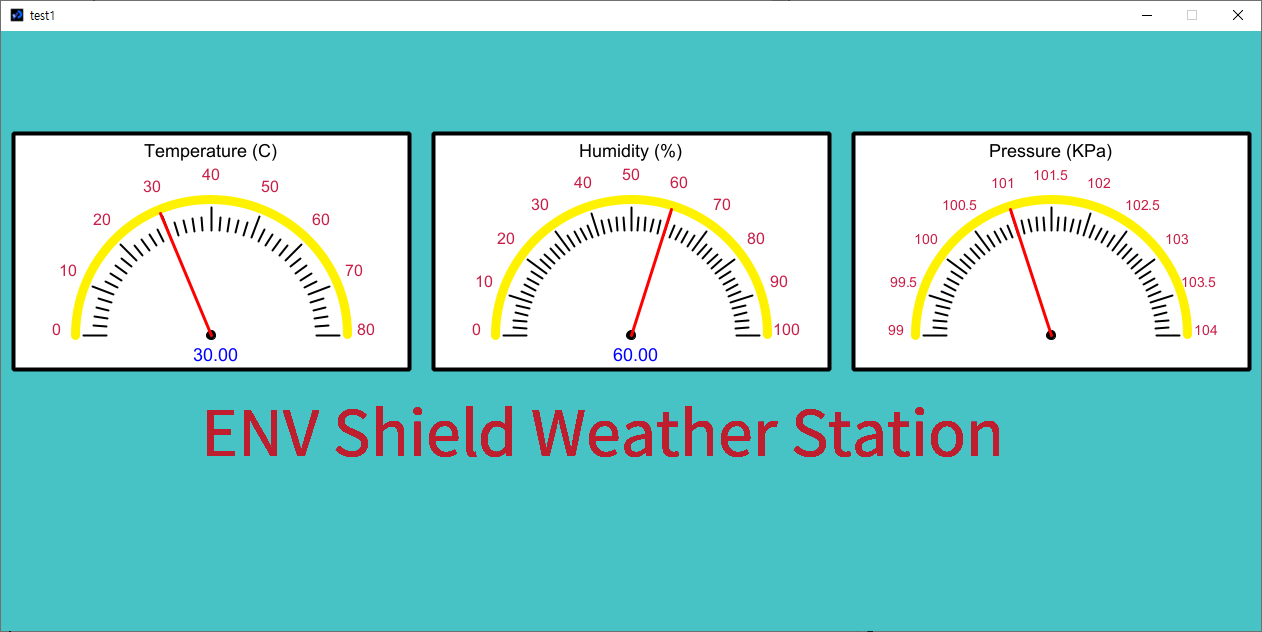

4. 자동으로 시리얼 드로잉 창이 나타나면서 아날로그 게이지로 표시됩니다.

















---
